RK3576 SBC Computers Development Board

RK3576 Introduzione alla scheda madre

• La scheda TP-3 RK3576 ha prestazioni potenti e può essere utilizzata come computer a bordo singola ad alte prestazioni e scheda madre incorporata per display, controllo, trasmissione di rete, archiviazione di file, emendamento e altri scenari.

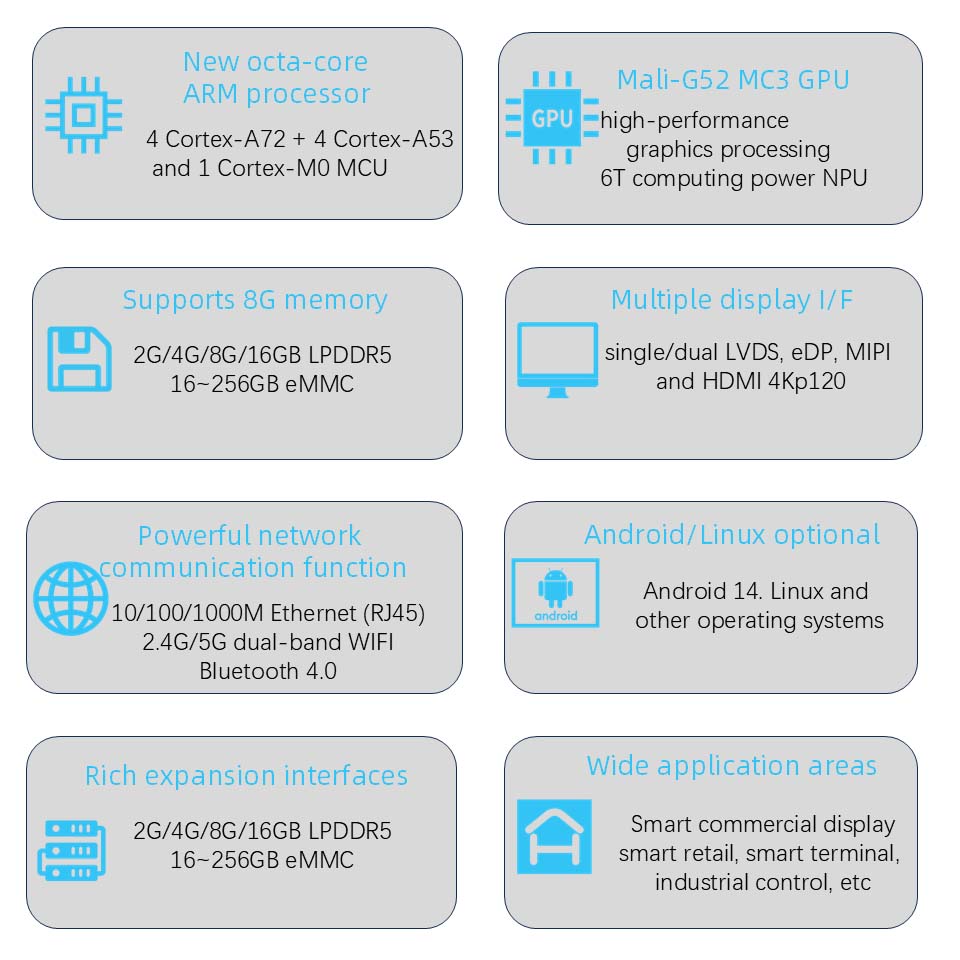

• Usando RockChip RK3576 come chip principale, la frequenza principale può raggiungere fino a 2,2 GHz, integrando la Cortex-A72 e la Cortex A53 a 64 bit a 64 bit, un totale di elaboratori di otto core e un input di supporto per il braccio, input di supporti per braccia Display multi-schermo, NPU indipendente integrata, che consente vari scenari di intelligenza artificiale.
• Fornire una varietà di combinazioni di memoria e archiviazione tra cui scegliere, configurazione hardware di bordo bilanciata e una vasta gamma di applicazioni. 24
• La potenza di calcolo NPU indipendente integrata può raggiungere 6toP, consentendo vari scenari di intelligenza artificiale.
• Ha interfacce elevate e ricche di espansione, tra cui Gigabit Ethernet Port, RGMI, USB3.0, USB2.0, Minipcle, MiniHDMI, Interfaccia dello schermo MIPI e Interfaccia della telecamera MIPI, interfaccia audio, Ricevitore a infrarossi.
• Supporta ufficialmente le immagini del sistema operativo Android, Debain e Ubuntu e possono essere applicati a più di 8 diversi ambienti di applicazione.
• È completamente open source, fornisce tutorial ufficiali e fornisce kit di sviluppo dei driver SDK completi, schemi di progettazione e altre risorse, che possono essere facilmente utilizzati.

Funzione di sviluppo RK3576

• Supporta più sistemi operativi, che si tratti di sviluppo o intrattenimento, può essere facilmente soddisfatto!: Sistema operativo Ubuntu/Debian Android/Robot

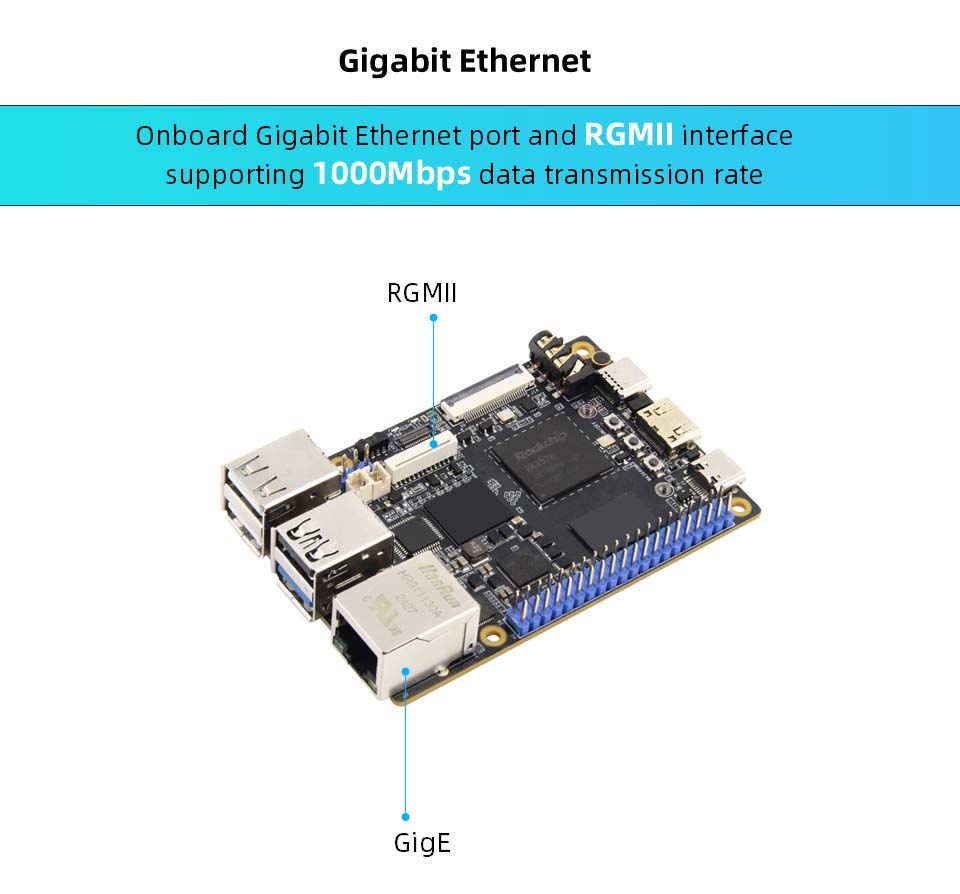

• Porta Ethernet Gigabit a bordo e interfaccia RGMII, supporto da 1000 Mbps Trova di trasmissione dei dati
• La NPU indipendente incorporata, la potenza di calcolo può raggiungere 6toP, adotta l'architettura a tre core, supporta INT4/INT8/INT16/FP16/BF16/TF32, autorizza vari scenari di intelligenza artificiale
• Supporta fino a 8K@30 frame H.264/H.265/VP9/AV2/AVS2 Decodifica video e 4K@60 frame H.264/H.265 Codifica video

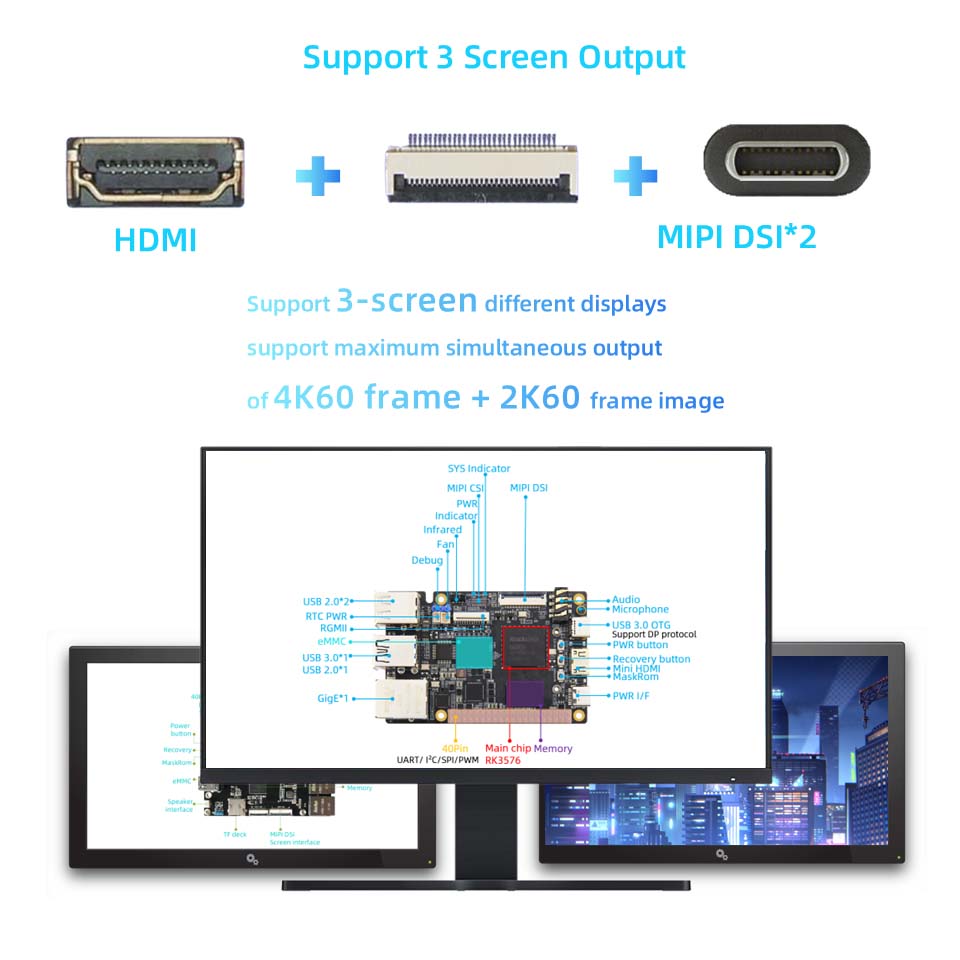

• Supporta il display a tre schemi, supporta fino a 4K@120 frame + 2K@60 frame + 1080p@60 frame contemporaneamente

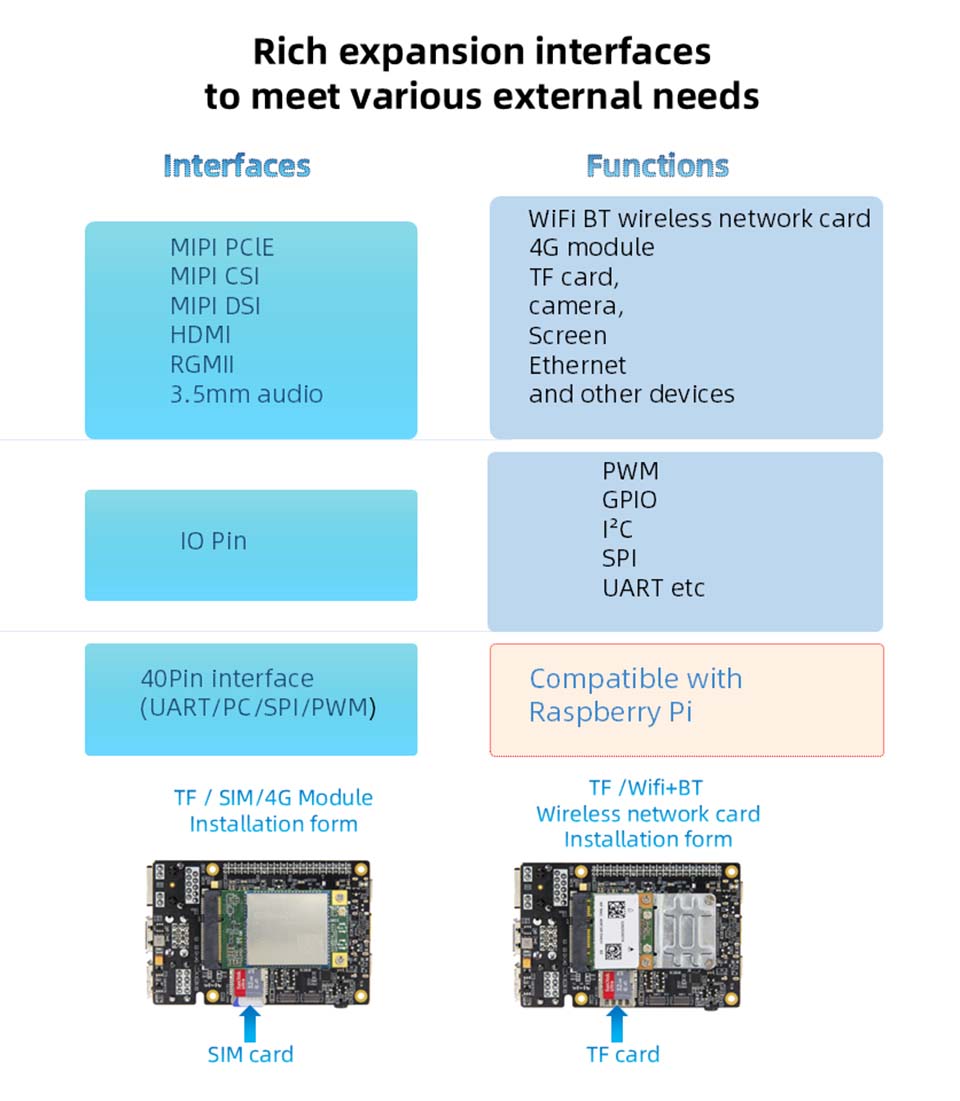

• Interfaccia di espansione ricca

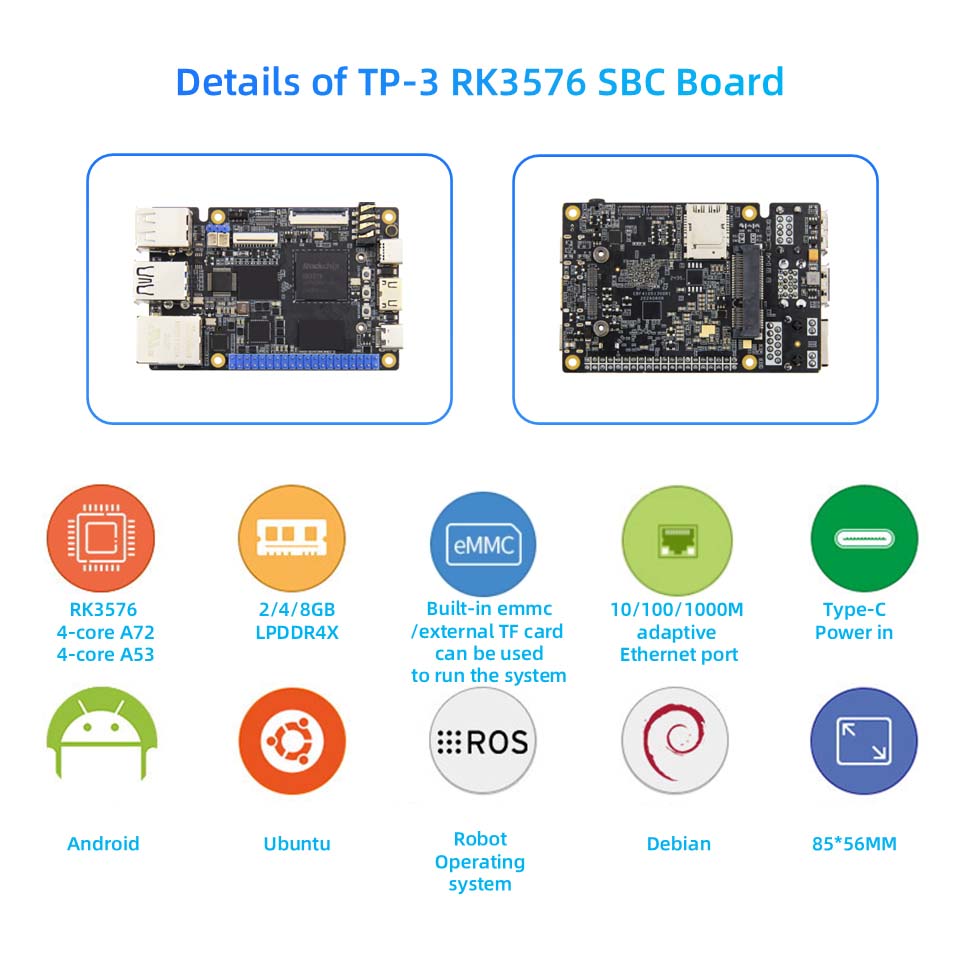

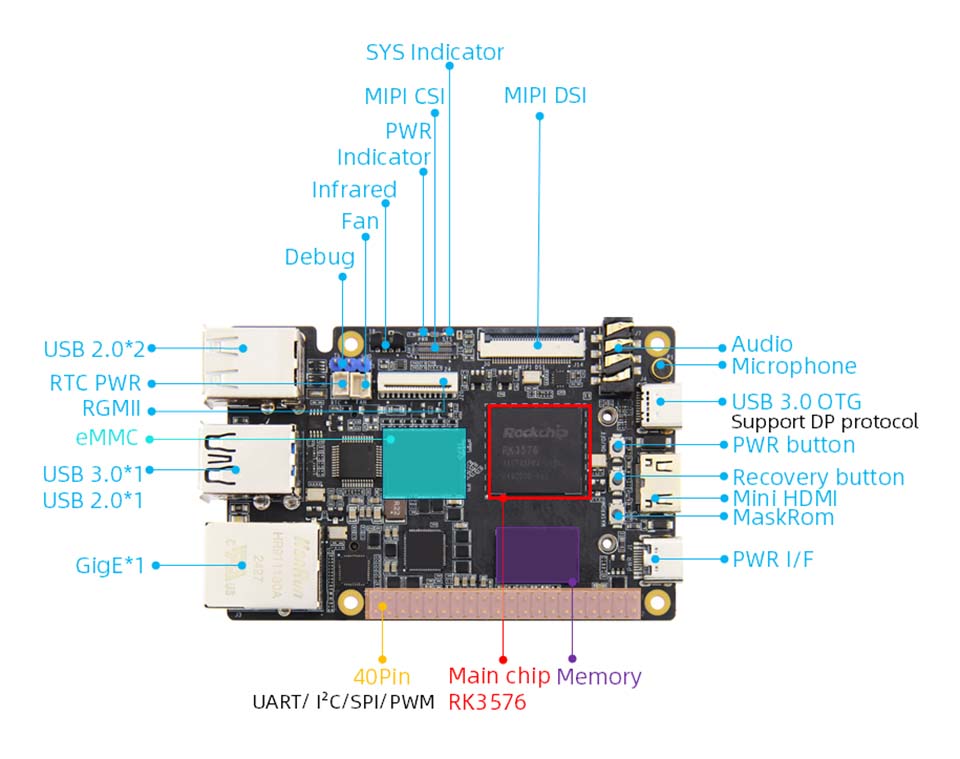

Configurazione hardware della scheda RK3576

• Interfaccia di potenza: 5V@4A DC Input, Interfaccia di tipo-C (nessuna capacità di trasmissione dei dati)
• Chip principale: RK3576 (quad-core A72 + Quad-core A53, Mali-G52 MC3, 6T Power di calcolo)
• Memoria: 2/4/8GB, LPDDR4X (altri requisiti di archiviazione possono essere personalizzati)
• Archiviazione: 0/32/64 GB, EMMC (altri requisiti di archiviazione possono essere personalizzati)
• Ethernet: porta di rete Gigabit*1, supporta la velocità di trasmissione dei dati 10/10 MBPS; Interfaccia RGMI*1, supporta la velocità di trasmissione dei dati 10/100/1000MBPS, può essere collegato al nostro modulo Gigabit Ethernet RGMII
• HDMI: HDMI2.1 Output*1, supporta il display multi-schermo con altre schermate, massima risoluzione 4K@120fps
• MIPI-DSI: l'interfaccia della schermata MIPI * 1, può essere collegata alla schermata MIPI di incendi, supporta più schermate con altre schermate, modalità MIPI singola con la massima risoluzione di 2560 * 1600 @ 60fps

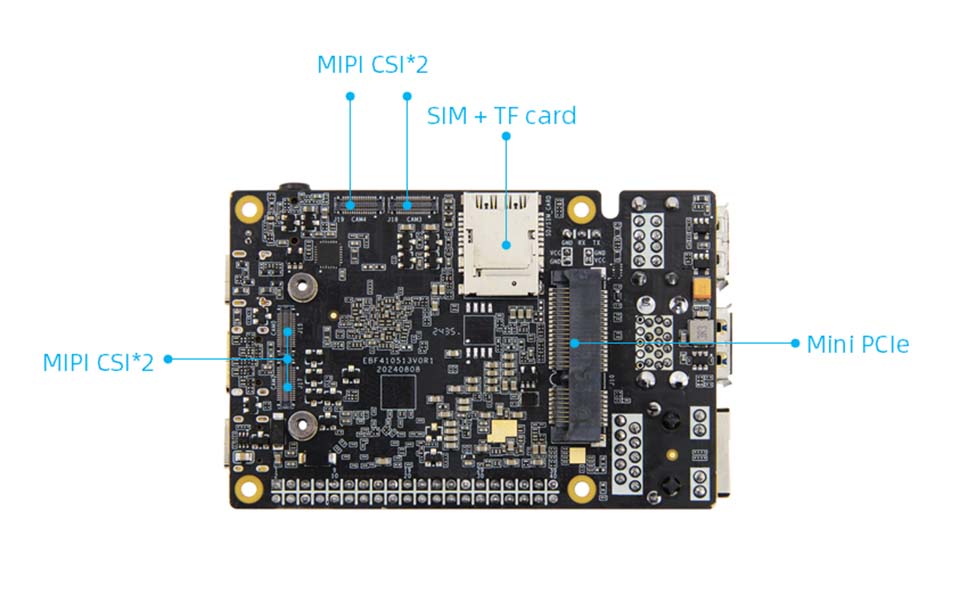

• MIPI-CSI: Interfaccia fotocamera BTB 2 * 15pin * 5 (anteriore * 1, posteriore * 4), può essere collegato alla nostra fotocamera MIPI
• USB2.0: interfaccia di tipo-A * 3 (host)
• USB3.0: interfaccia di tipo-A * 1 (host); L'interfaccia di tipo-C * 1 (OTG), per l'interfaccia di combustione del firmware, supporta il protocollo DP, può essere utilizzato con altre schermate
• Interfaccia PCLE: interfaccia mini-pclo, può essere utilizzata con scheda di rete WiFi a massima o mezza altezza, modulo 4G o altro modulo di interfaccia mini-pclo
• Sim+Porta della scheda TF: può inserire la scheda SIM e la scheda Micro SD (TF) contemporaneamente, supportare la scheda TF per avviare il sistema, fino a 512 GB, è necessario utilizzare la funzione della scheda SIM con modulo 4G
• Interfaccia 40pin: compatibile con l'interfaccia Raspberry PI 40pin, supporta le funzioni PWM/GPIO/C/SPI/UART
• Porta seriale di debug: parametro predefinito 1500000-8-N-1
• Audio: Micin*1, microfono condensatore; Output per cuffie + Ingresso microfono 2 in 1 Interfaccia*1
• Pulsanti: pulsante di accensione*1; Button Maskrom*1; Pulsante di recupero*1
• LED: indicatore di potenza*1; Indicatore di sistema*1
• Ricevitore a infrarossi: supporta la funzione di controllo remoto a infrarossi
• RTC: RTC Power Socket*1

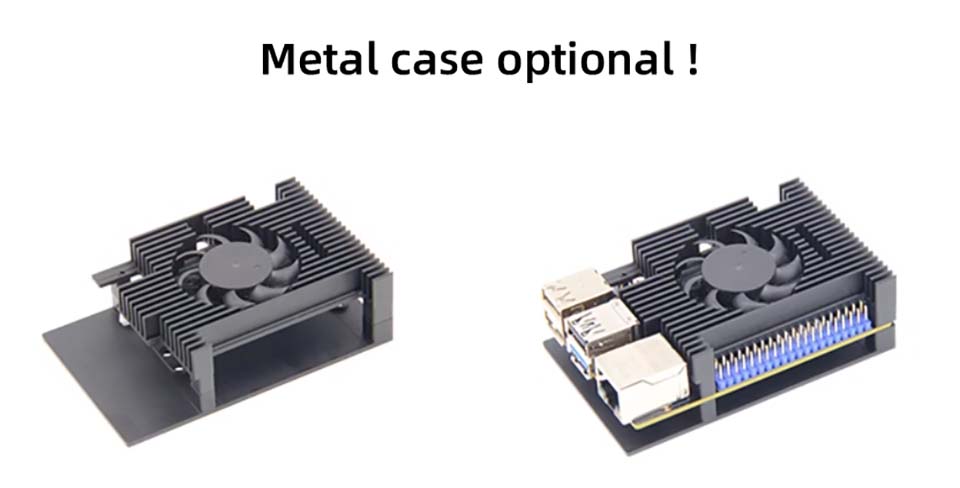

• Interfaccia della ventola: supporta l'installazione di ventola 5V per il raffreddamento

Altri parametri di questa scheda RK3576

Sistema: Android 14, Ubuntu, Debian

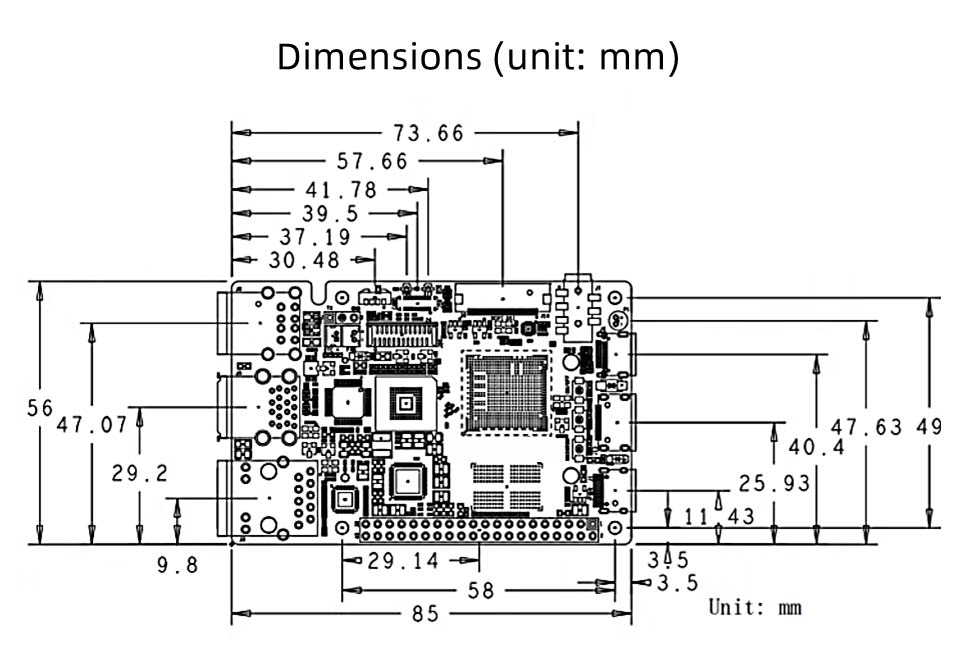

Dimensione: 85*56mm
