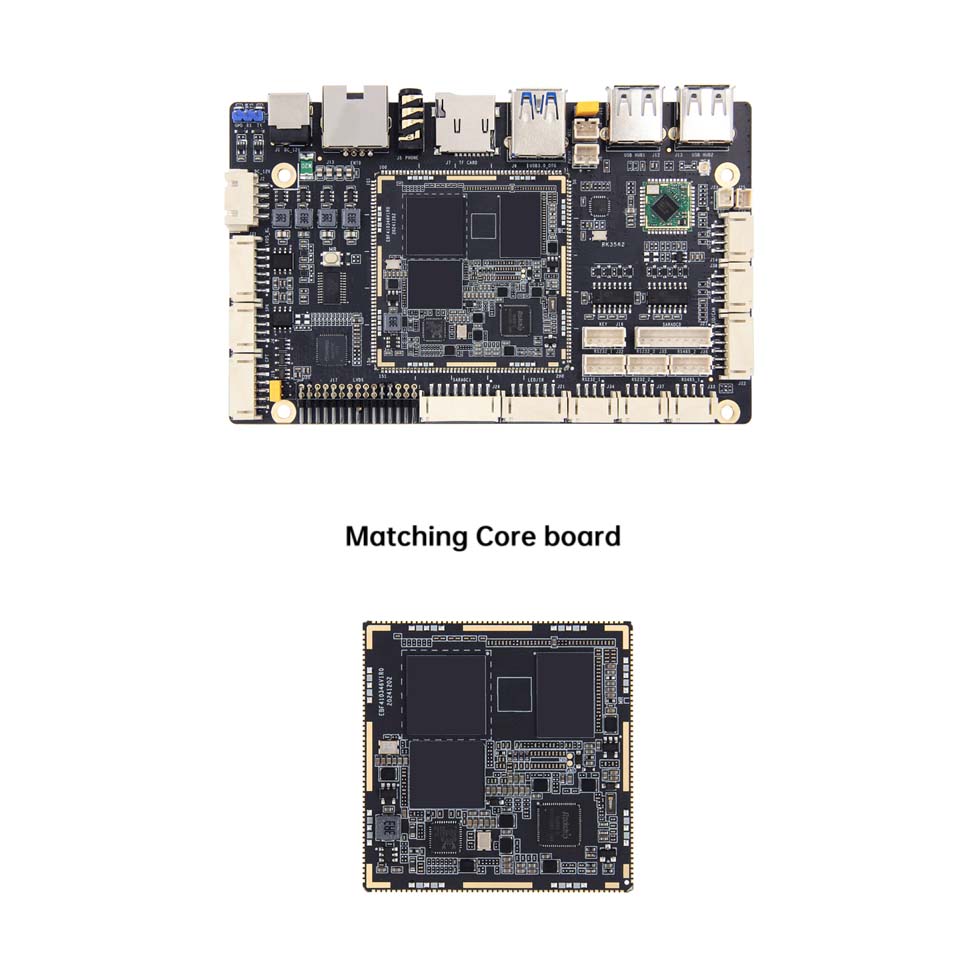

● La scheda TP-1HS può essere utilizzata come computer a bordo singolo ad alte prestazioni e scheda madre incorporata per display, controllo, trasmissione di rete, archiviazione di file, etichetta e altri scenari.
● Utilizzando RockChip RK3562/RK3562J come chip principale, adotta la tecnologia di processo avanzata di 22 nm, con una frequenza principale fino a 2,0 GHz, il processore di elaborazione a 64 bit a 64 bit, supporta le capitalità di elaborazione della corteccia e supporto per i supporti.
● La potenza di calcolo NPU indipendente integrata può raggiungere 1TOPS, consentendo vari scenari di intelligenza artificiale.
● Fornisce una varietà di combinazioni di memoria e archiviazione tra cui scegliere, con una configurazione hardware di bordo bilanciata e una vasta gamma di applicazioni.
● Elevata integrazione, con ricche interfacce di espansione, WiFi6 a bordo, porta di rete Gigabit, LVD, USB3.0/2.0, MIPIDS1, MIPICS a quattro vie1, interfaccia audio, reception a infrarossi, titolare della scheda TF e altre periferiche, possono dare pienamente alle prestazioni del processore ed espandere ulteriormente gli scenari di utilizzo della scheda.
● Il funzionario supporta le immagini del sistema operativo Android, Debain e Ubuntu Mainstream e può essere applicato a 6) diversi ambienti di applicazione.
● I dati sono completamente open source, fornendo kit di sviluppo dei driver SDK completi, schemi di progettazione e altre risorse, rendendo facile iniziare.

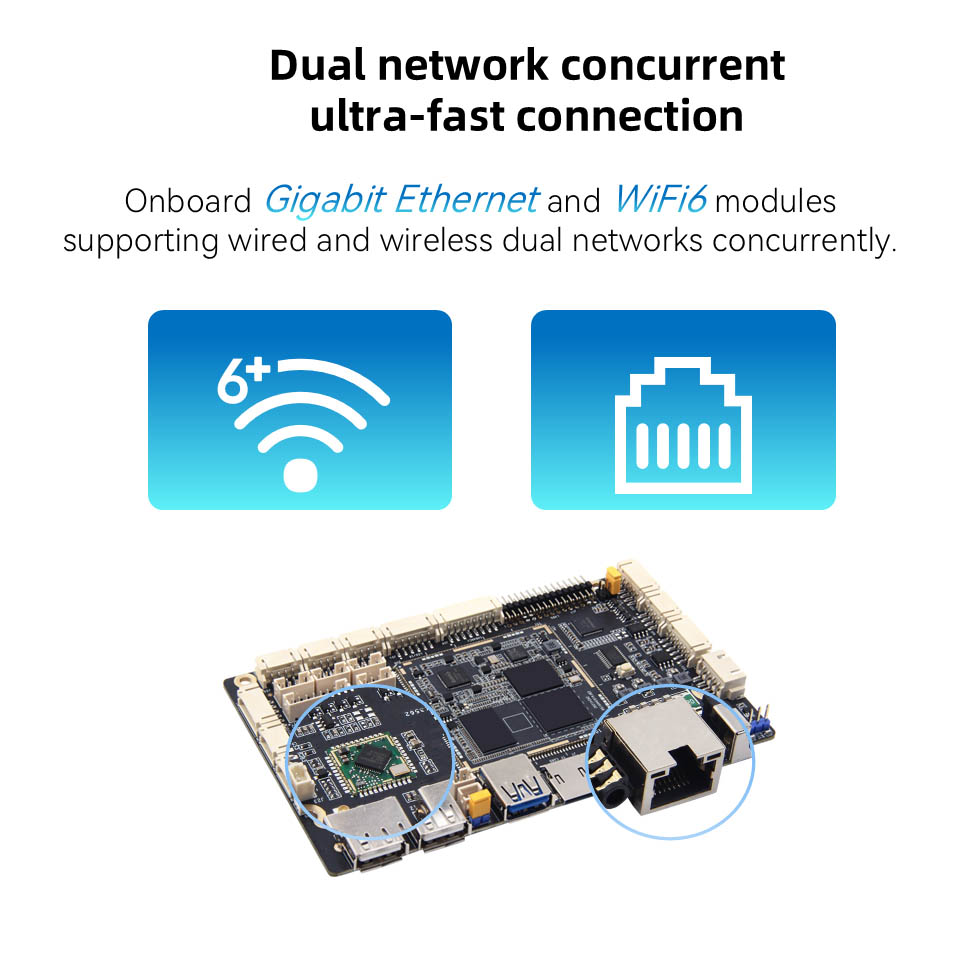

1. I moduli Gigabit Ethernet e WiFi6 di bordo supportano la concorrenza cablata e wireless a doppia rete

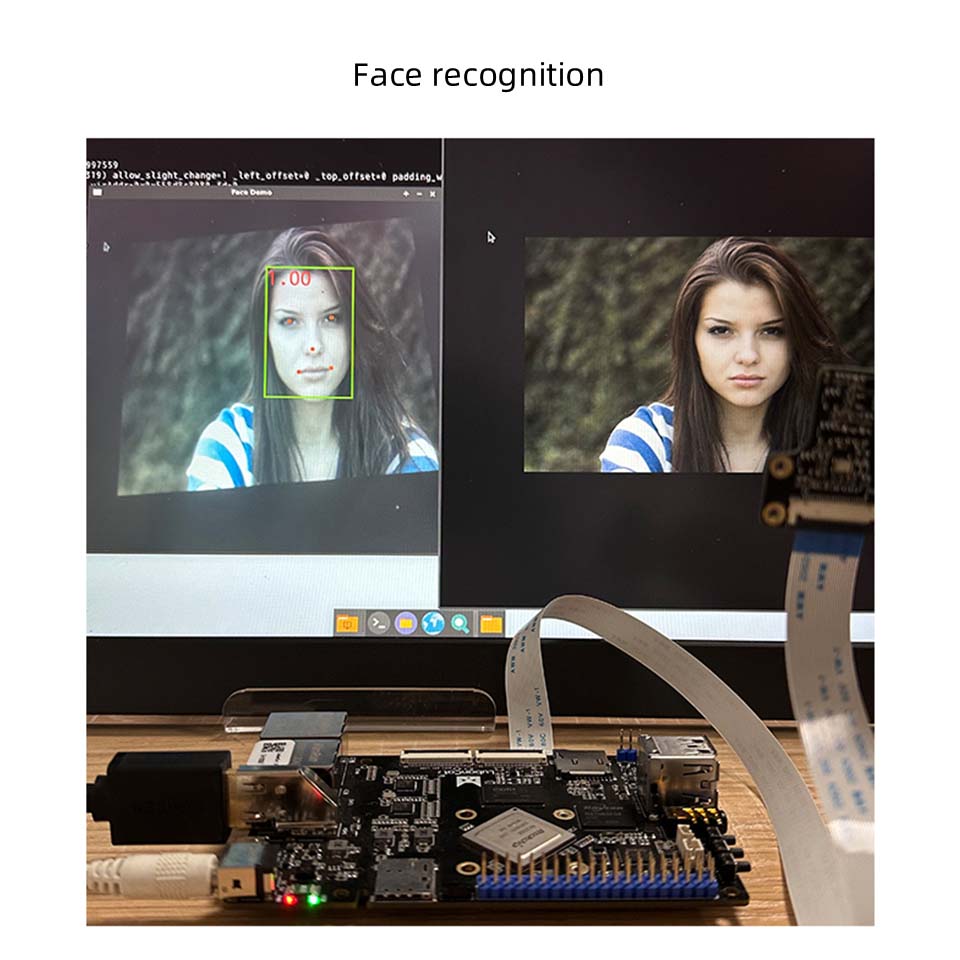

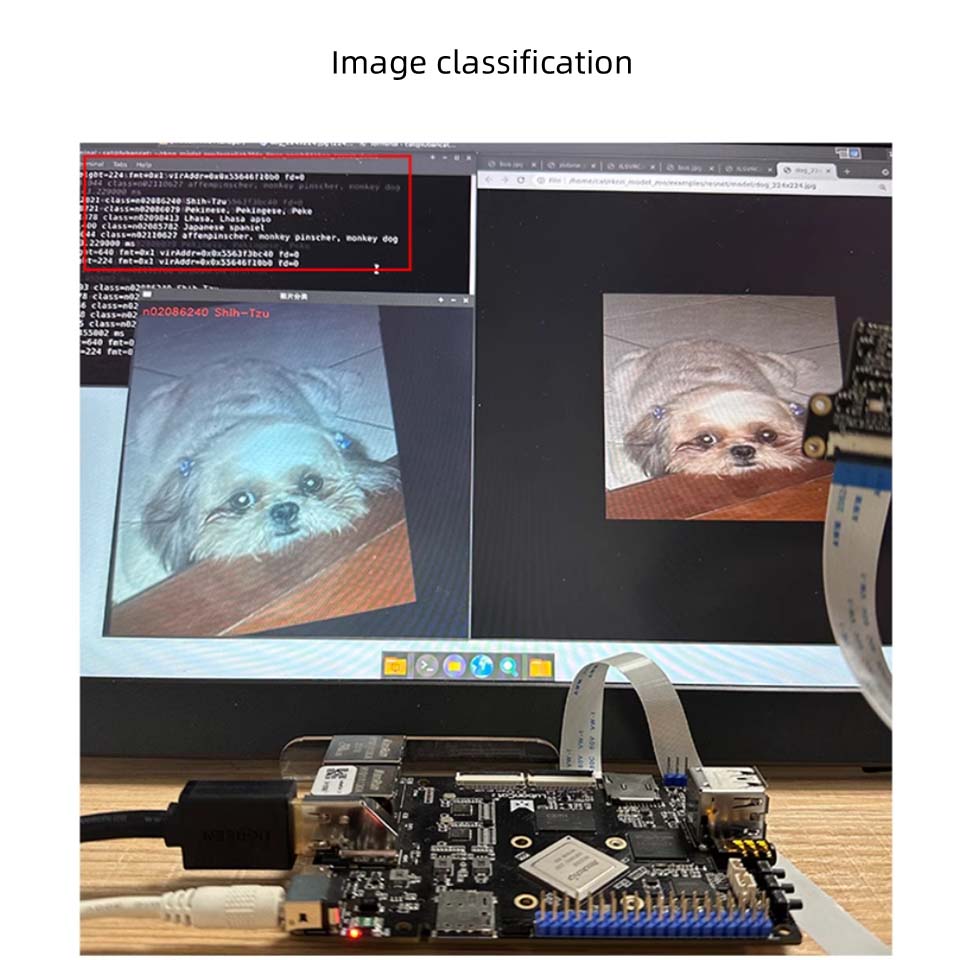

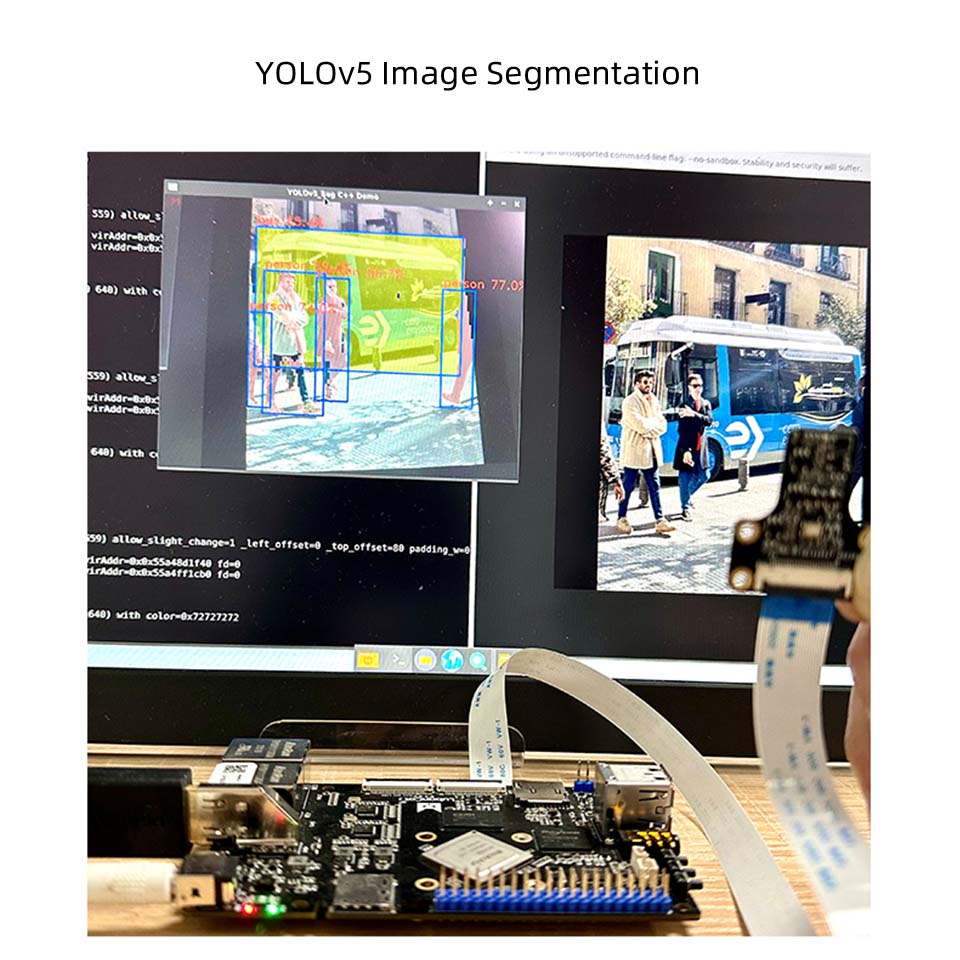

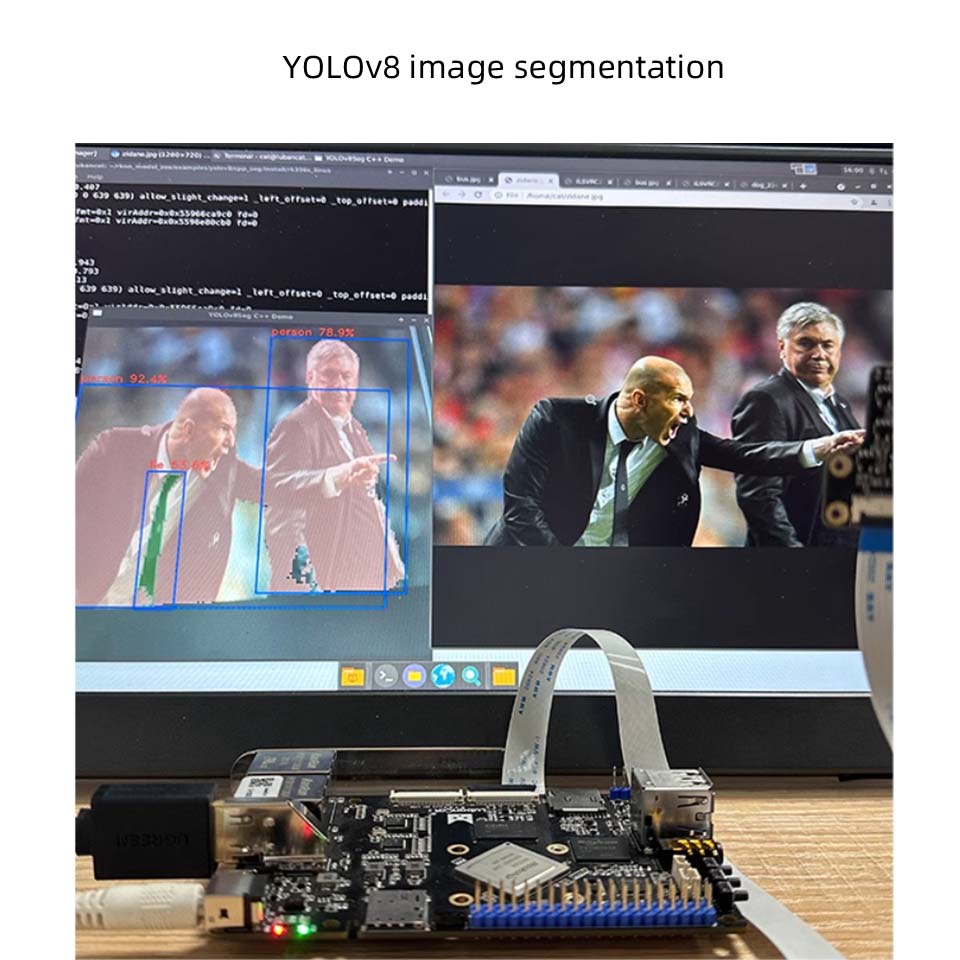

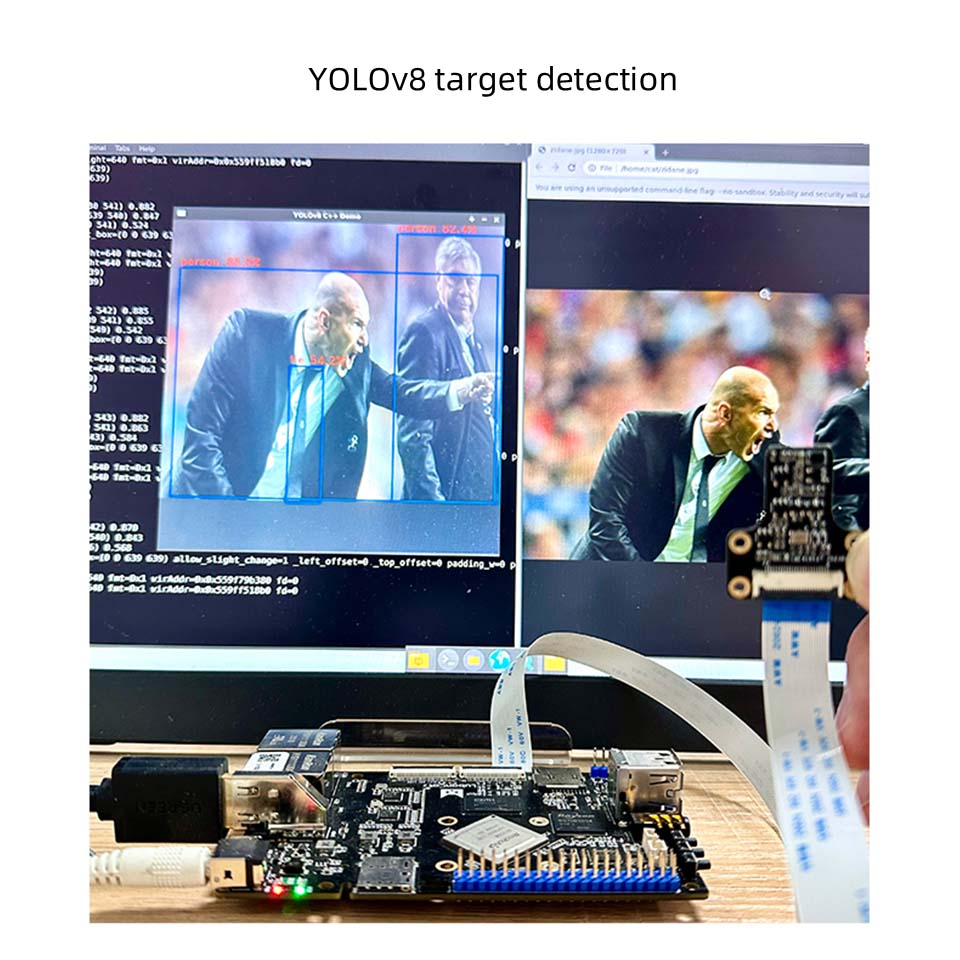

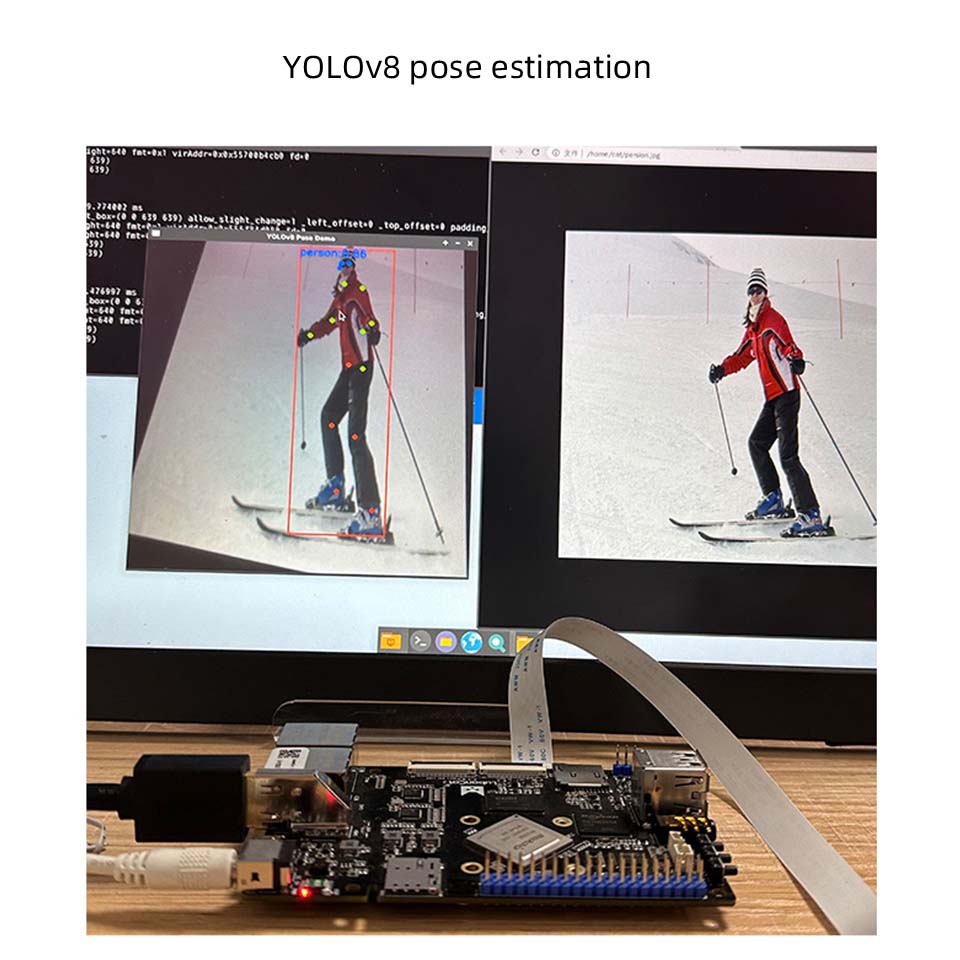

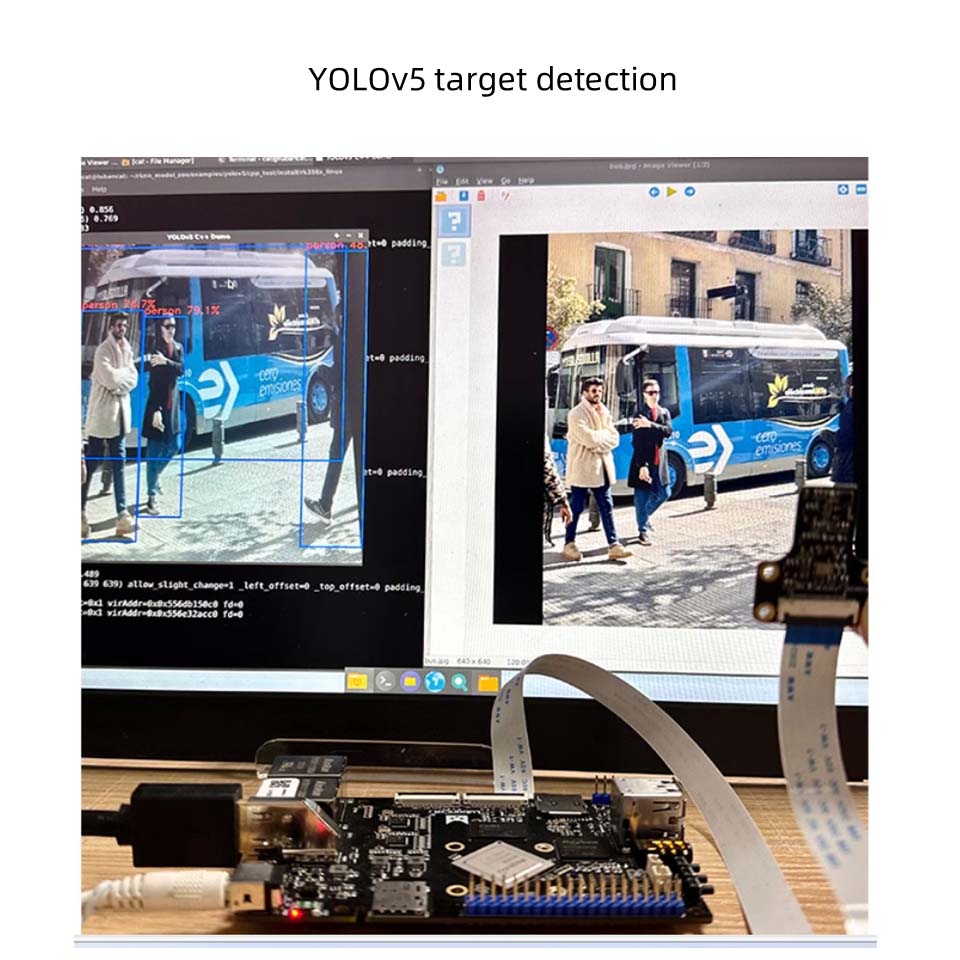

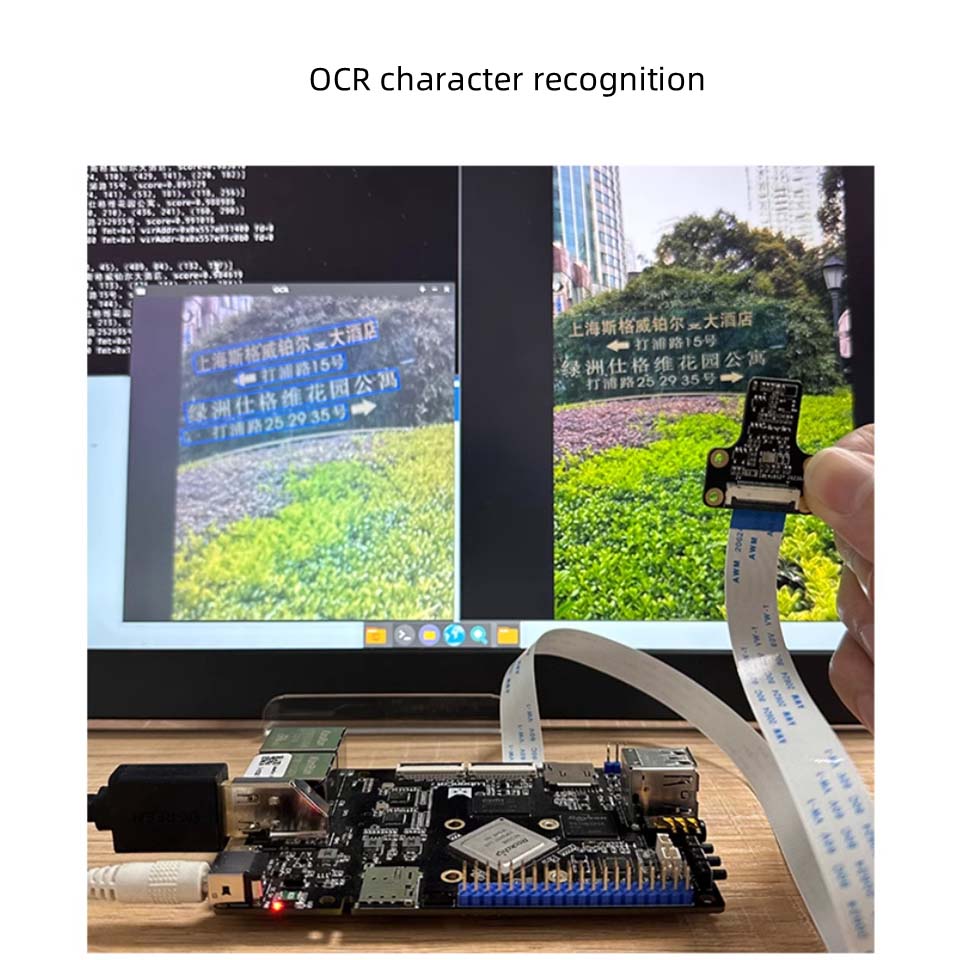

2. NPU indipendente integrata, la potenza di calcolo può raggiungere 1Tops
Supporta la commutazione con un clic di modelli di architettura tradizionale, può essere utilizzato per applicazioni di intelligenza artificiale leggera
3. Potenti capacità di analisi delle immagini, facile decodifica di 4K
Supporta 4K@30 frame H.265 \ VP9 Decodifica del formato e 1080p60 frame H.264 codifica del formato
4. Rich Interfacce di espansione per soddisfare le esigenze delle periferiche

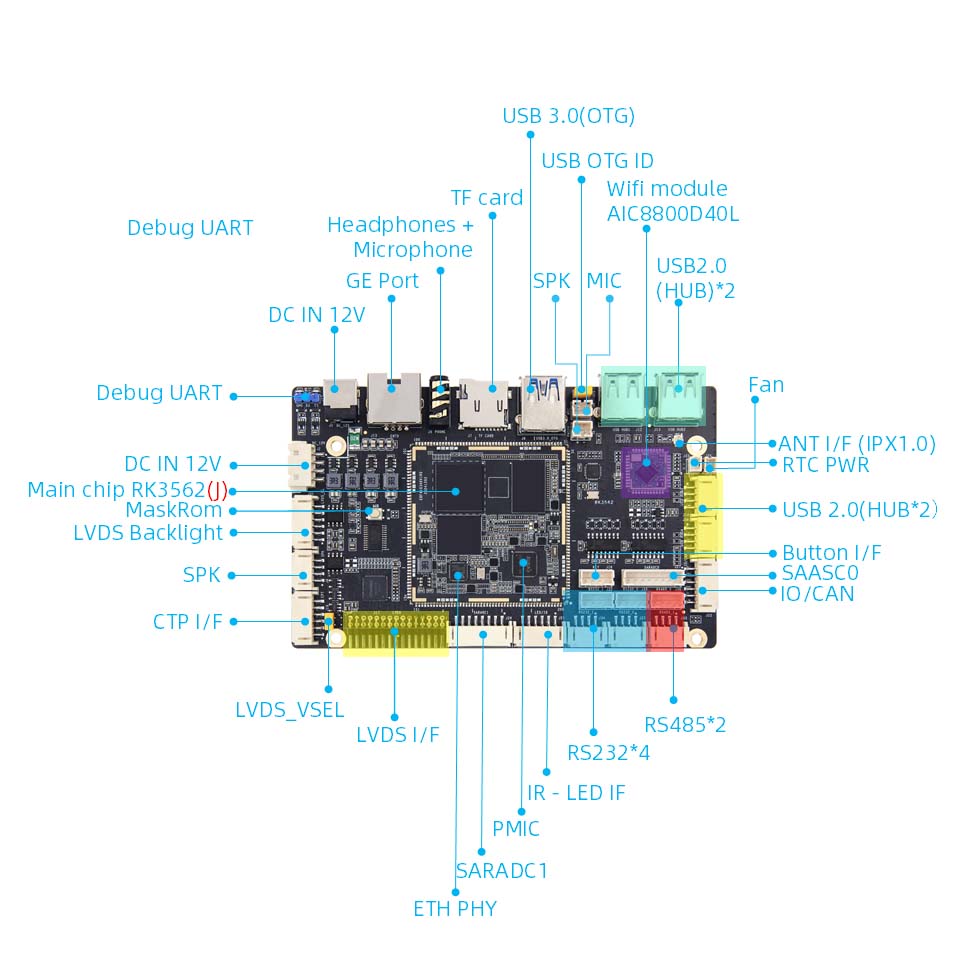

Con la porta di rete Gigabit, LVD, USB3.0/2.0, MIPI DS1, MIPICS1 a quattro vie1, interfaccia audio, ricezione a infrarossi, supporto per schede TF e altre interfacce, può facilmente espandere la scheda Ethernet, la scheda TF, la fotocamera, lo schermo, il microfono e altri dispositivi; Inoltre, ci sono interfacce di acquisizione ADC RS232 separate, RS485, CAN, per soddisfare varie esigenze esterne.

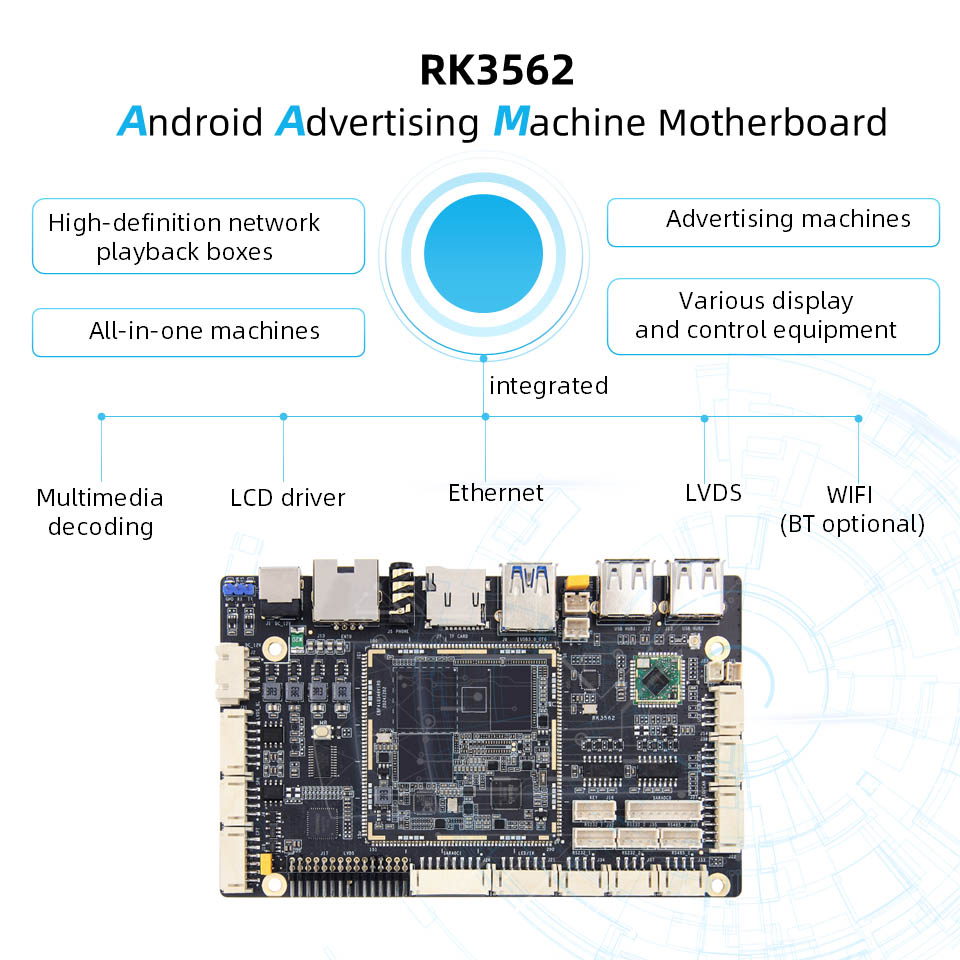

Adatto per scatole per giocatori di rete ad alta definizione, macchine pubblicitarie e macchine all-in-one, ecc. Integra decodifica multimediale, driver LCD, Ethernet, LVD, WiFi (funzione Bluetooth opzionale)

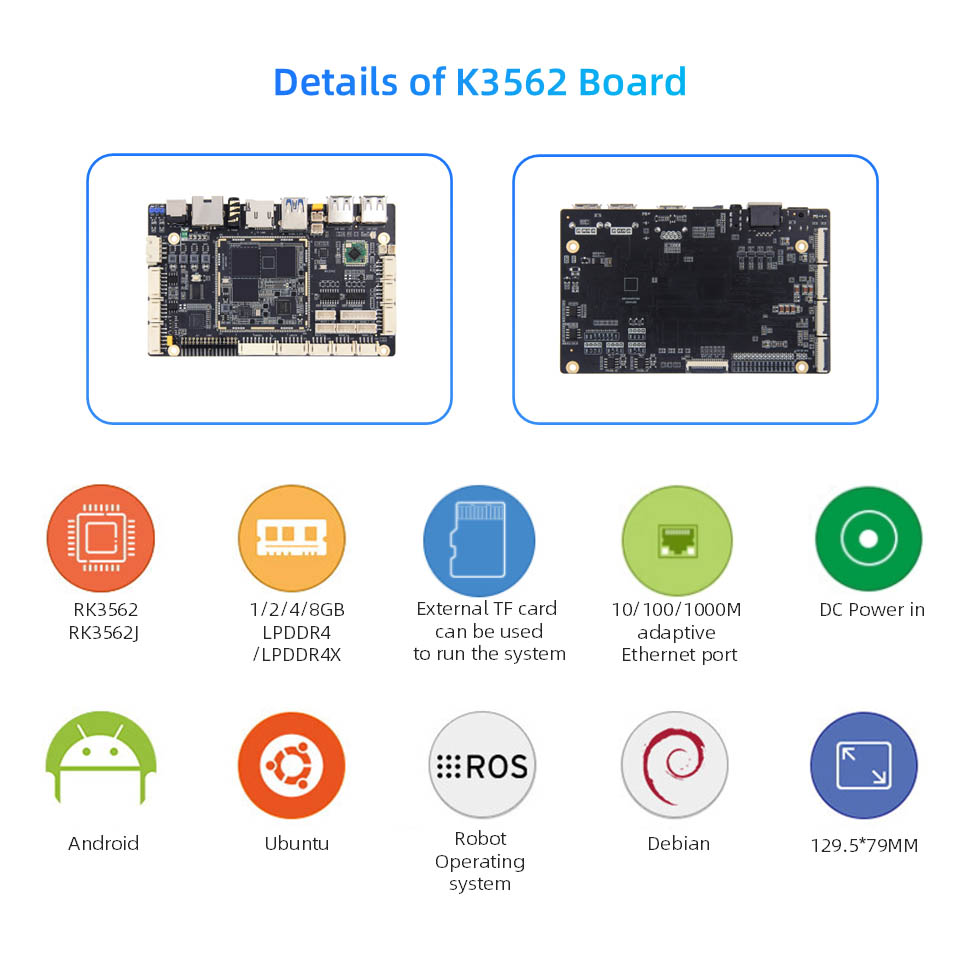

Configurazione hardware della scheda Luban Cat 1HS
● Chip principale:

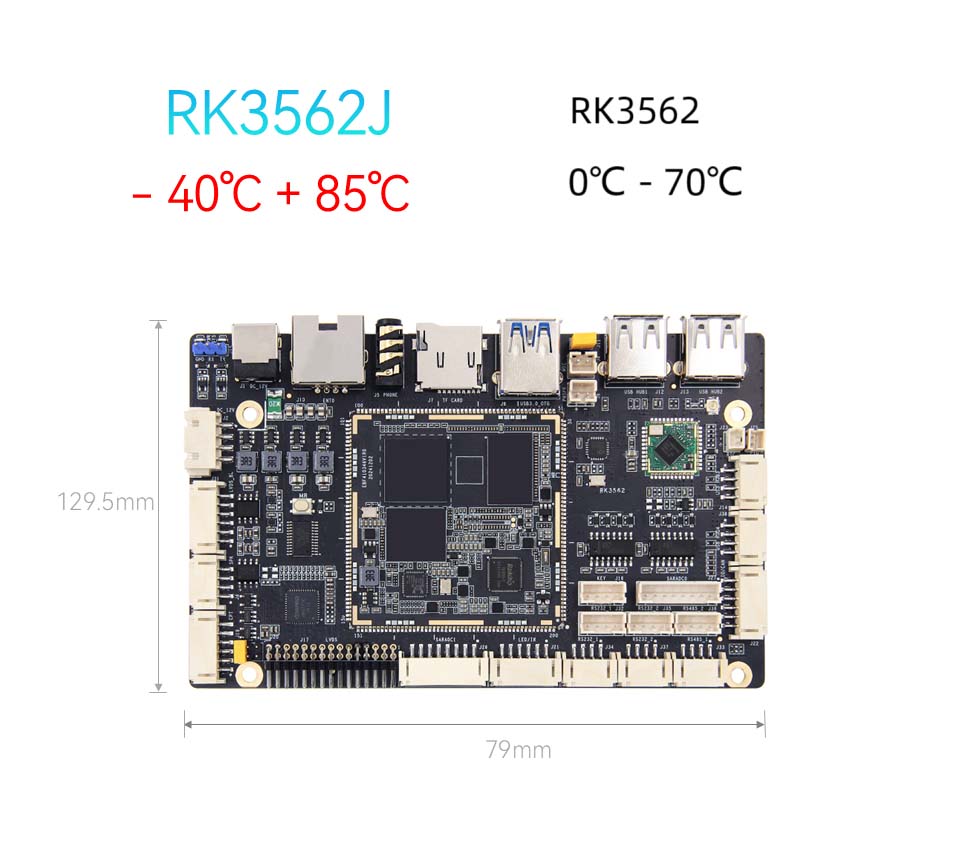

● Modello: RK3562/RK3562JCPU: Cortex-A53 quad-core, frequenza principale fino a 2,0 Ghzgpu: Mali-G52NPU: 1TOPS Calcolo (potenza di calcolo di livello industriale RK3562J senza NPU)
● Memoria: 1/2/4/8GB, LPDDR4/4X (personalizzabile)
● Storage: 8/32/64/128GB, EMMC (personalizzabile)
● Interfaccia di potenza: DC 12V@2A DC Input
● Ethernet: porta di rete Gigabit*1, supporta la velocità di trasmissione dei dati 10/10 MBPS

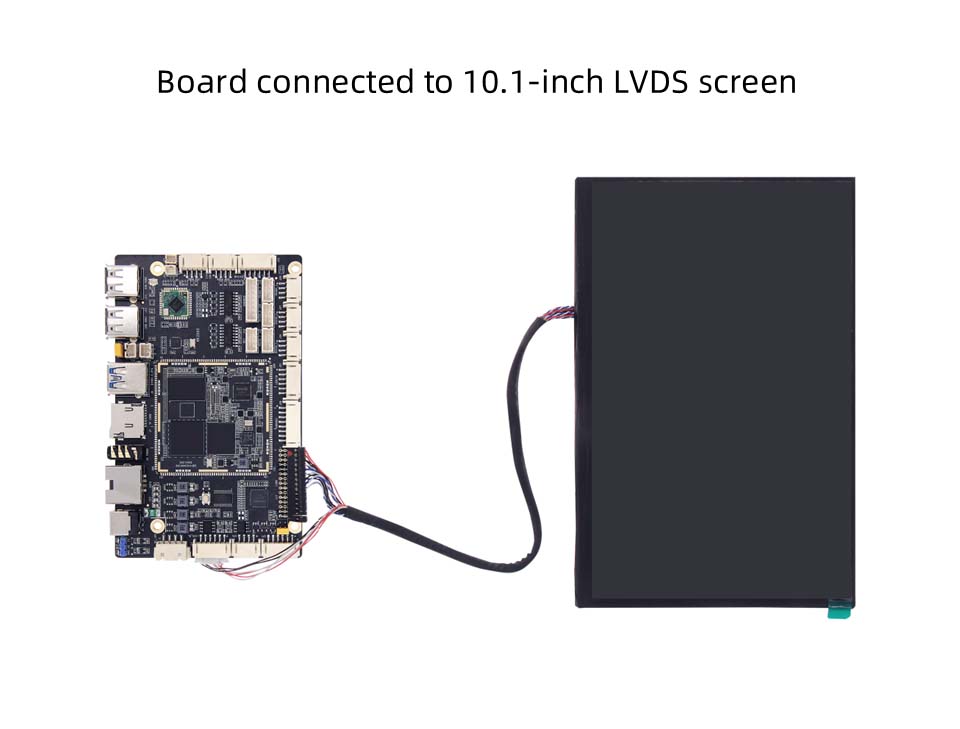

● LVD: 2*15pin LVDS Schermate Interface*1

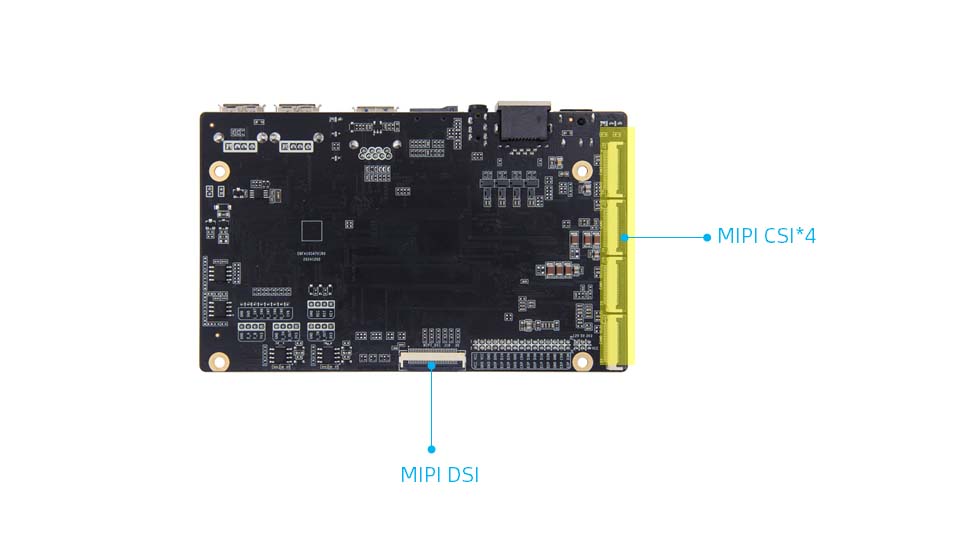

● MIPI-DSI: l'interfaccia della schermata MIPI*1, l'interfaccia MIPIDSI e LVDS viene riutilizzata e il valore predefinito è connettersi alla schermata LVDS. Se si sceglie di connetterti a Mipidsi, è necessario cambiare il resistore

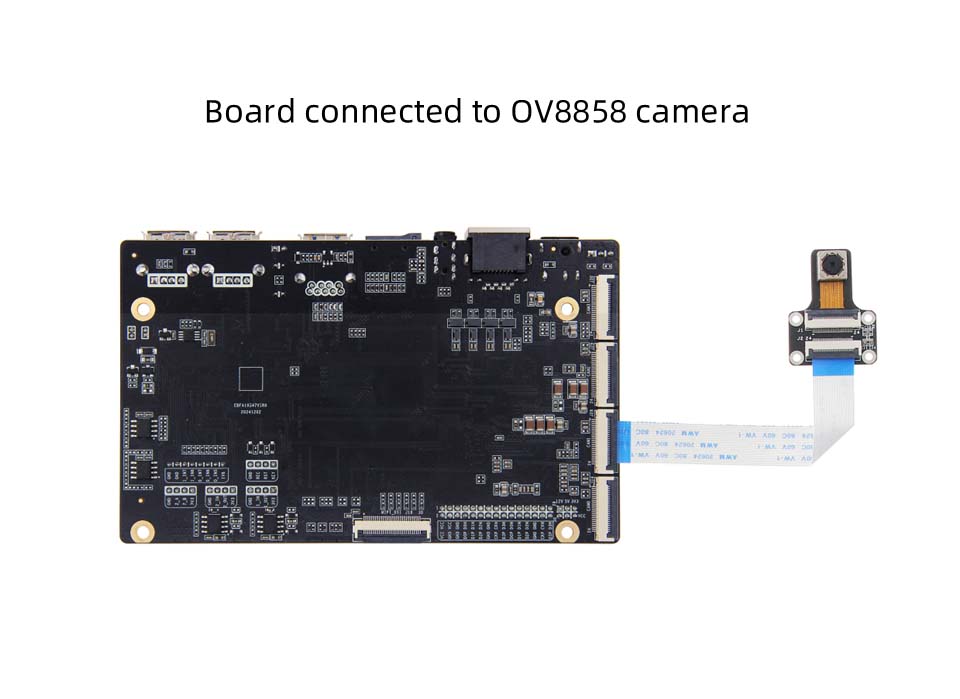

● MIPI-CSI: l'interfaccia della fotocamera MIPI*4, può essere collegata alla fotocamera IMX415/OV8858 del negozio (la combinazione predefinita è la fotocamera OV8858)
● touch screen capacitivo: interfaccia touchscreen LVDS*1
● LCD retroilluminazione: interfaccia di retroilluminazione LVDS*1
● Interfaccia di alimentazione dello schermo: interfaccia di selezione della tensione LVDS*1
● USB2.0: interfaccia USB Hub*4
● USB3.0: Interfaccia USB OTG*1, la modalità dispositivo predefinito è la modalità, la modalità può essere selezionata tramite Jumper Cap
● WiFi: modulo WiFi6 integrato, Modello: AIC8800D40L
● Porta della scheda TF: supporto Micro SD (TF) per avviare il sistema, fino a 512 GB
