La scheda TP-RV1106 è principalmente rivolta ai produttori e agli sviluppatori entry-level incorporati e può essere utilizzata per lo sviluppo in una varietà di settori come la casa intelligente, il monitoraggio della sicurezza, l'automazione industriale, l'elettronica di consumo, l'Internet of Things, l'istruzione e l'intrattenimento.

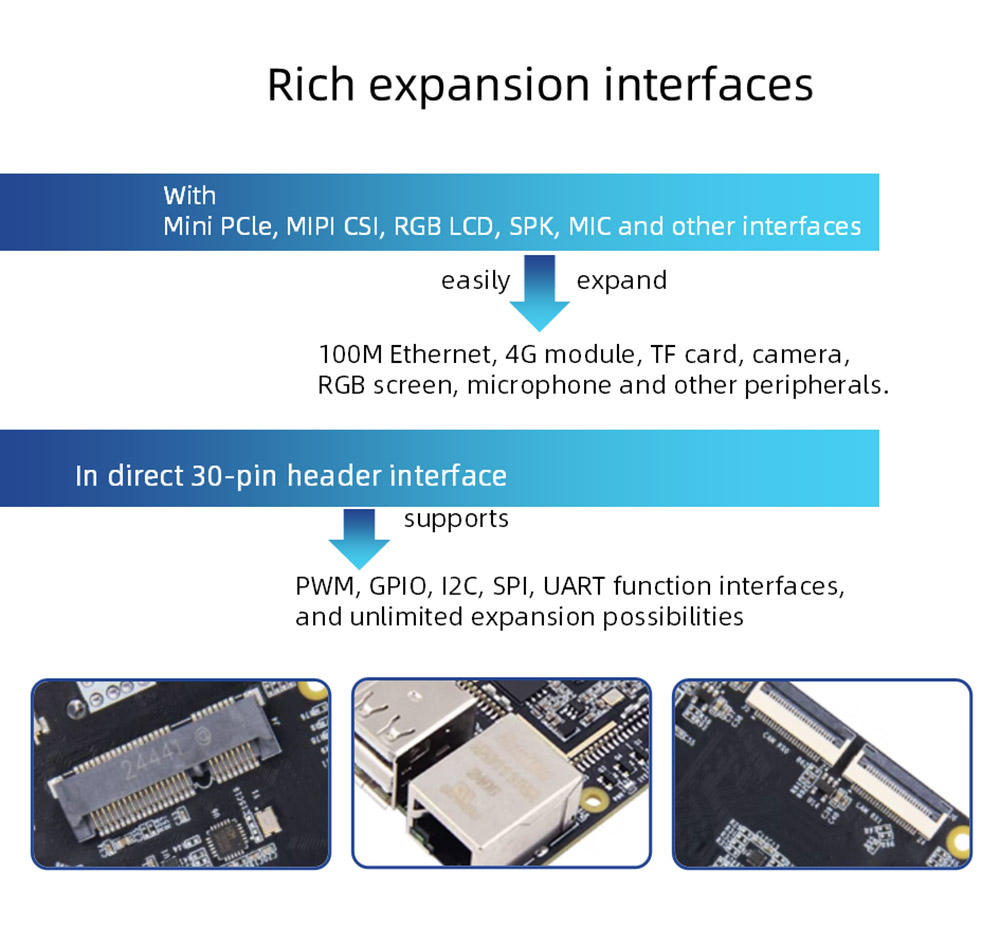

Utilizzare RockChip RV1106 come chip principale, con WiFi6+BT5.2 Modulo wireless USB2.0 host, 100m Ethernet da 100m, supporto per schede TF, fotocamera MIPI, microfono, spk e altre periferiche, pin configurabili a 30pin, supporto GPIO, SPI, I2C, UART, funzioni PWM.
La potenza di elaborazione NPU indipendente incorporata può raggiungere 0,5t/1tops@int8, con la fotocamera può realizzare il riconoscimento in tempo reale del video di Yolo, il riconoscimento delle immagini e altre funzioni.
Modulo di codifica video a bassa latenza integrata, può supportare fino a 5m a 30fps H264/H265 codifica video, codifica 4M@60fps JPEG/MJPEG e supporta più metodi di controllo della velocità in bit.

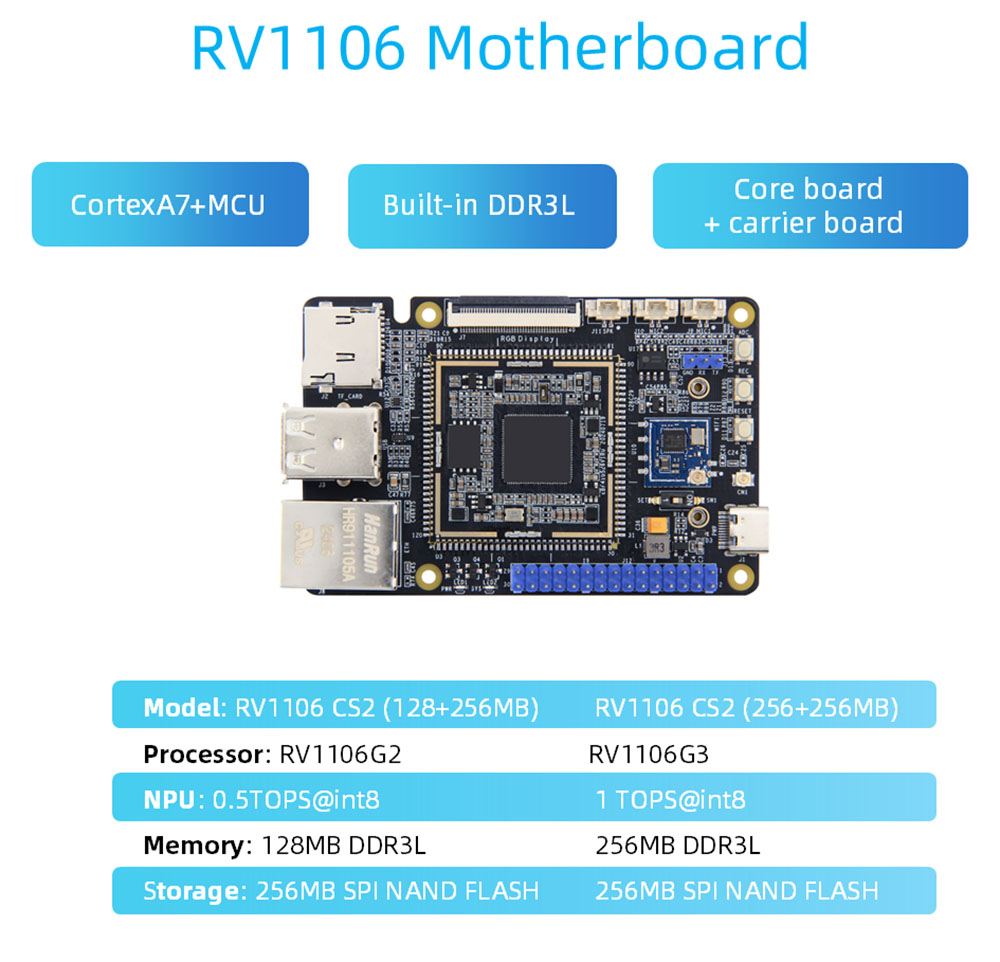

La scheda fornisce due configurazioni di memoria opzionali, con una dimensione di soli 56*85 mm, piccole e squisite, consumo di energia basso e prestazioni elevate e può facilmente eseguire il sistema Linux.
Fornisce un'immagine di sistema BUILDROOT, dati completamente open source, documenti di tutorial, pacchetto di sviluppo del driver SDK completo, schemi PDF e altre risorse per facilitare l'uso degli utenti e lo sviluppo secondario.

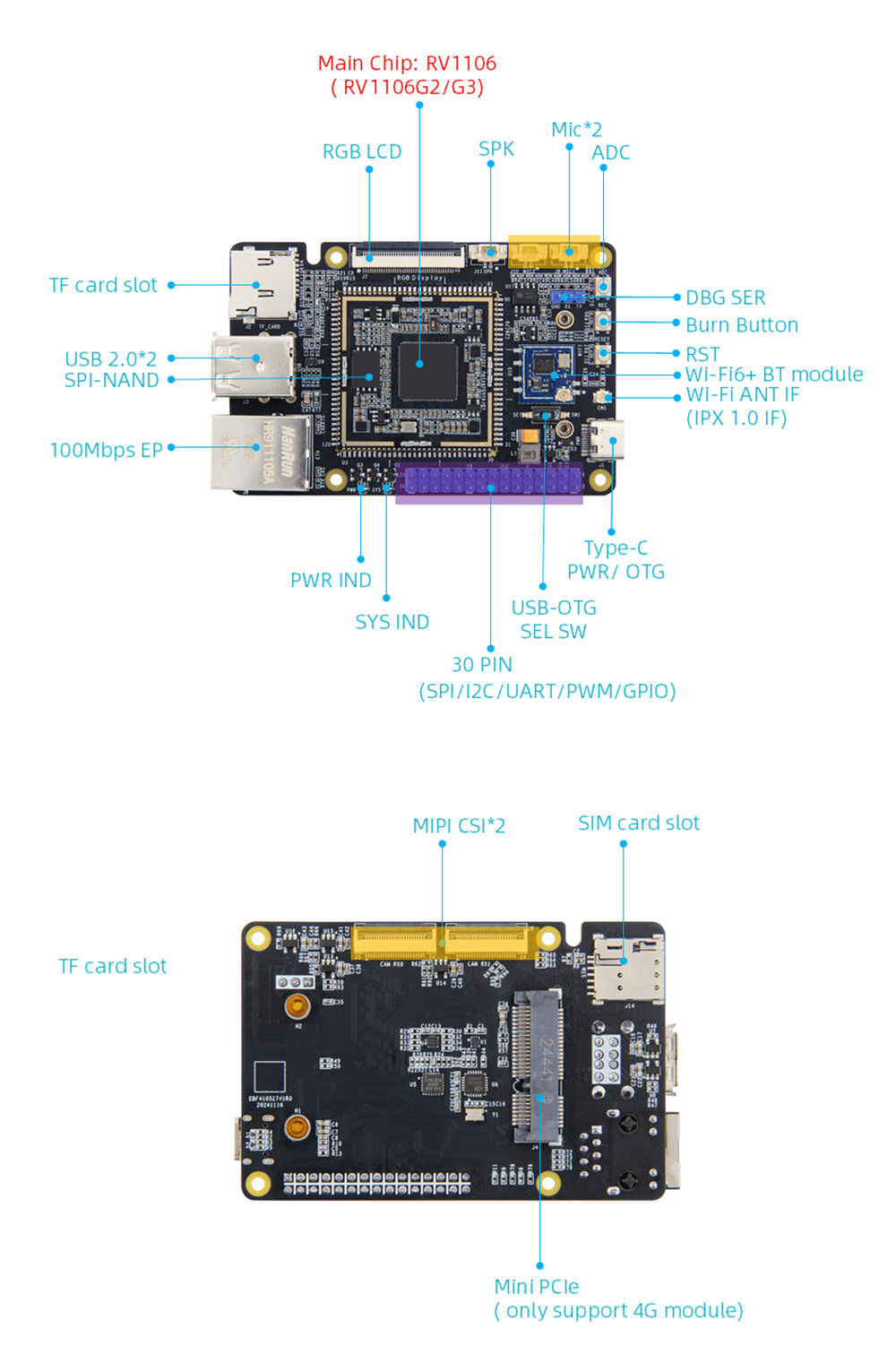

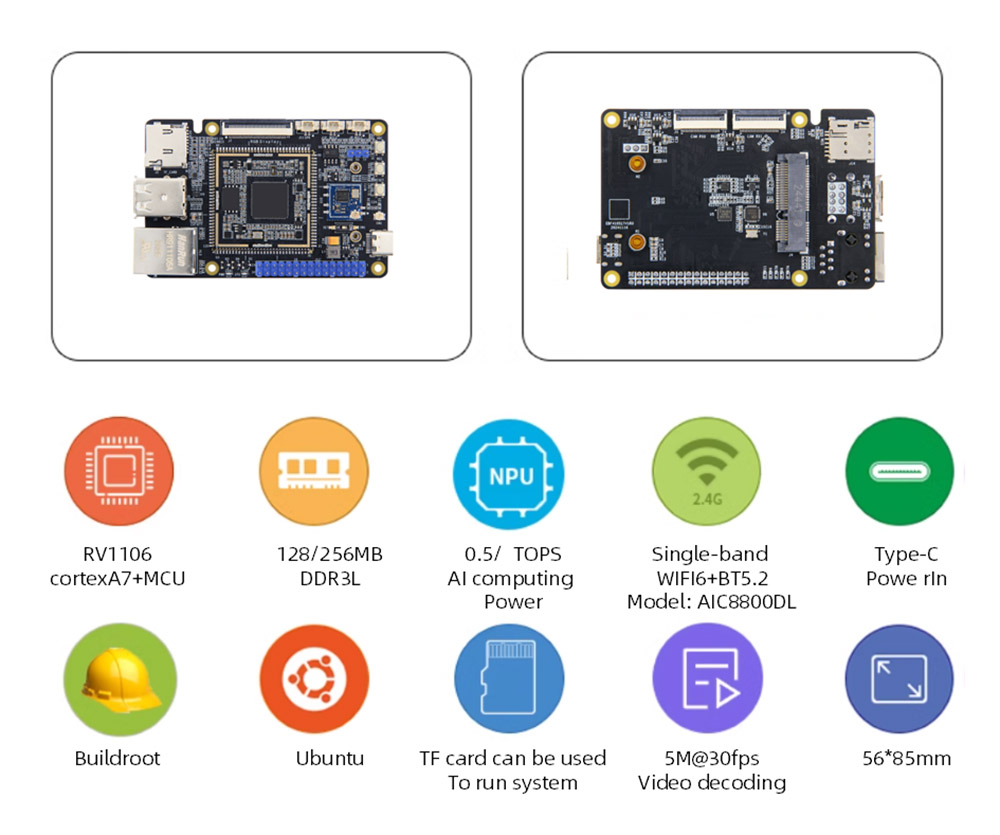

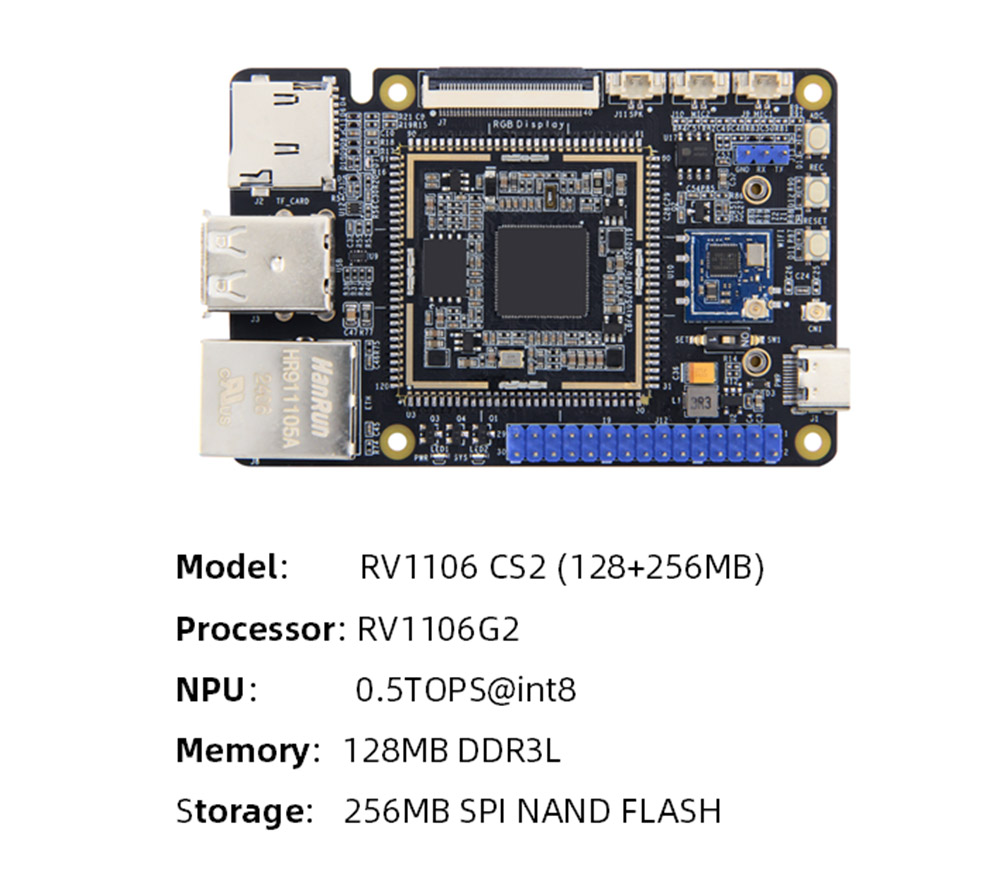

CPU: Chip principale: RV1106, CortexA7+MCU

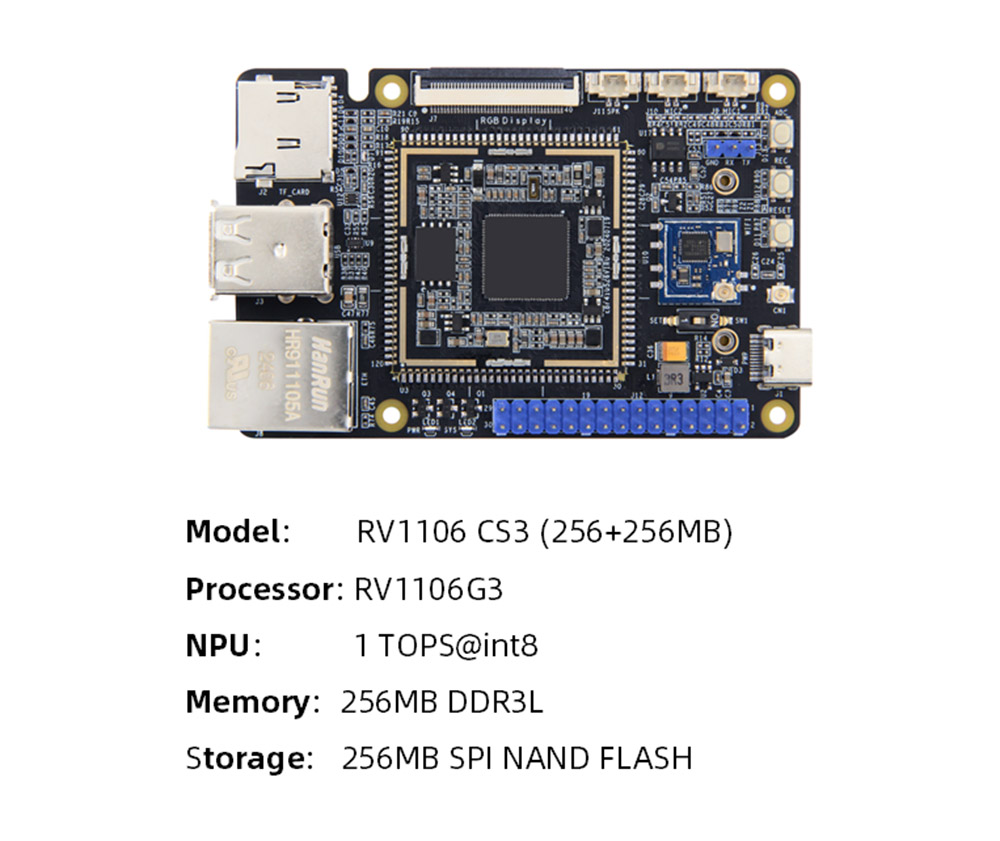

Memoria: DDR3L incorporato, opzionale RV1106G2: 128MB/RV1106G3: 256 MB
Archiviazione: flash SPI-NAND, capacità: 256 MB
Potenza di calcolo AI: RV1106G2: 0.5Tops@int8.rv1106g3: 1tops@int8

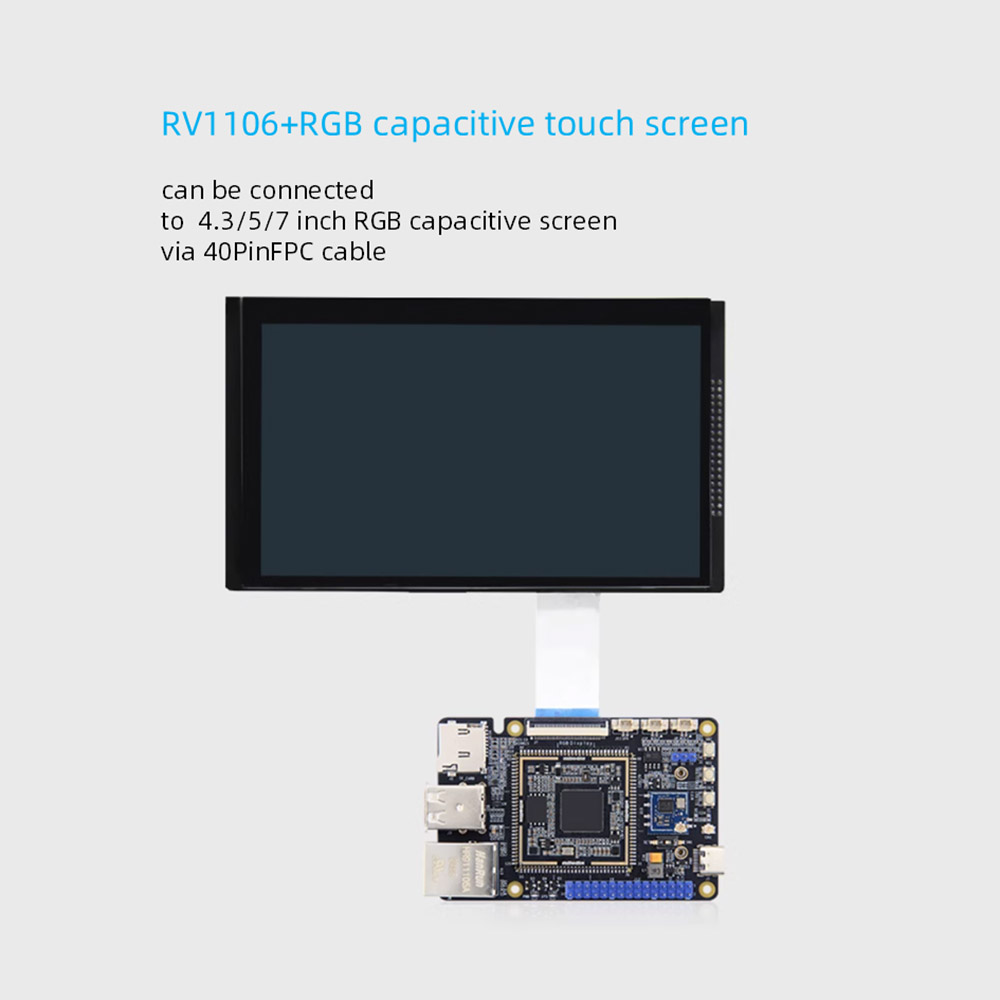

Display: interfaccia FPC 40pin Spaziatura da 0,5 mm, tempo di interfaccia RGB a 18 bit, può essere direttamente collegato alla nostra schermata capacitiva dell'interfaccia RGB da 4,3/5/7 pollici tramite cavo FPC

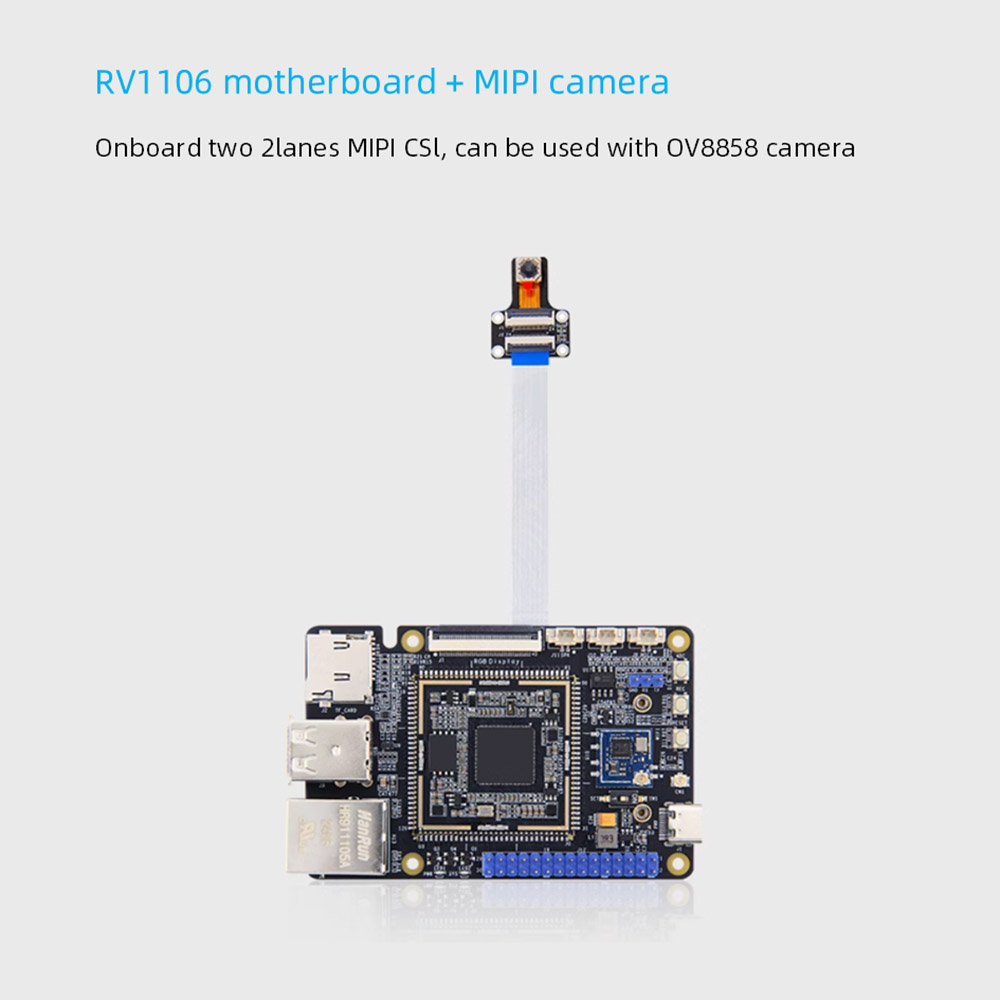

Camera: due input MIPSI 2LANES, singolo canale supporta fino a 5 m a 30 fps, il doppio canale supporta fino a 1080p@30fps input simultaneo
Interfaccia di potenza: 5 V@1A DC Input, interfaccia di tipo C, può anche essere utilizzato per bruciare le immagini
Ethernet: porta Ethernet da 100 m*1, supporta la velocità di trasmissione dei dati da 10/100 Mbps

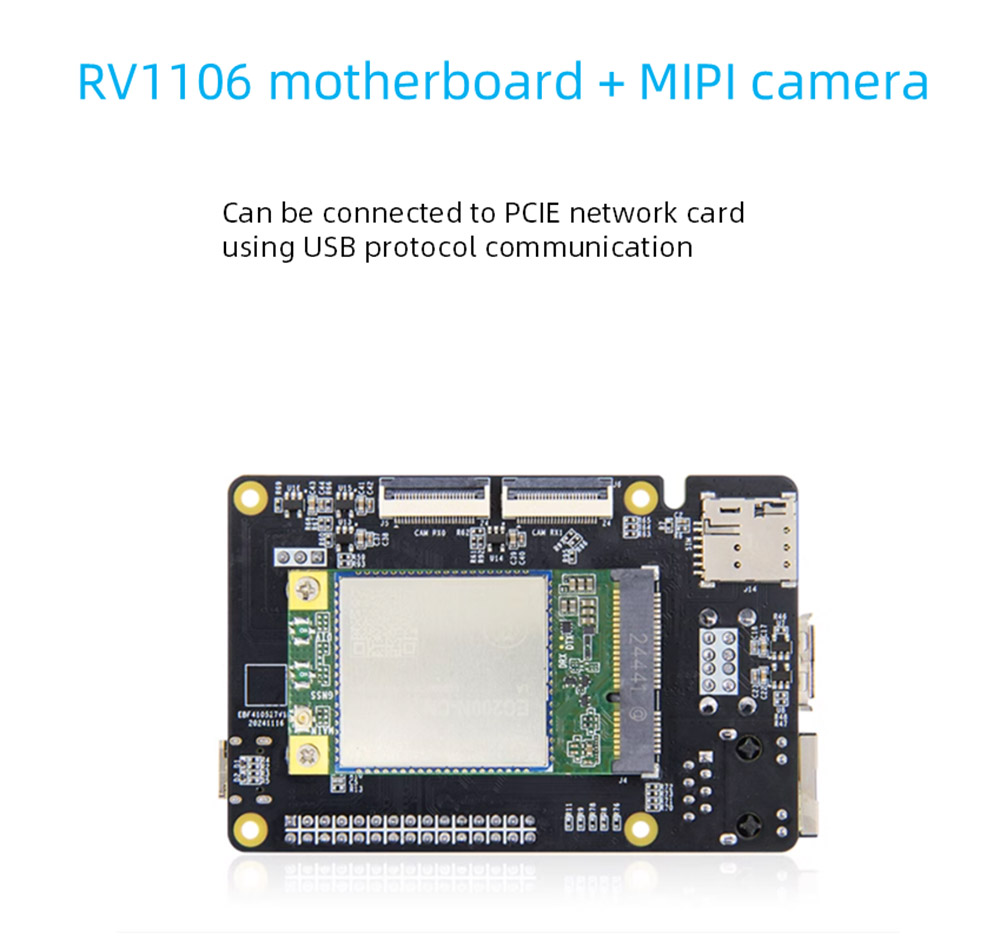

Interfaccia PCLE: interfaccia mini-pclo*1, può collegare la scheda di rete PCIe utilizzando la comunicazione del protocollo USB
Sim Card: supporto SIM Card*1, la funzione della scheda SIM deve essere utilizzata con il modulo 4G
Porta della scheda TF: interfaccia SD2.0, supporta fino a 512 GB, supporta il sistema di avvio della scheda TF
USB2.0: interfaccia di tipo A host USB*2
USB-OTG: host Quando è passato a Type-A, dispositivo quando è passato a Type-C
Interruttore di selezione

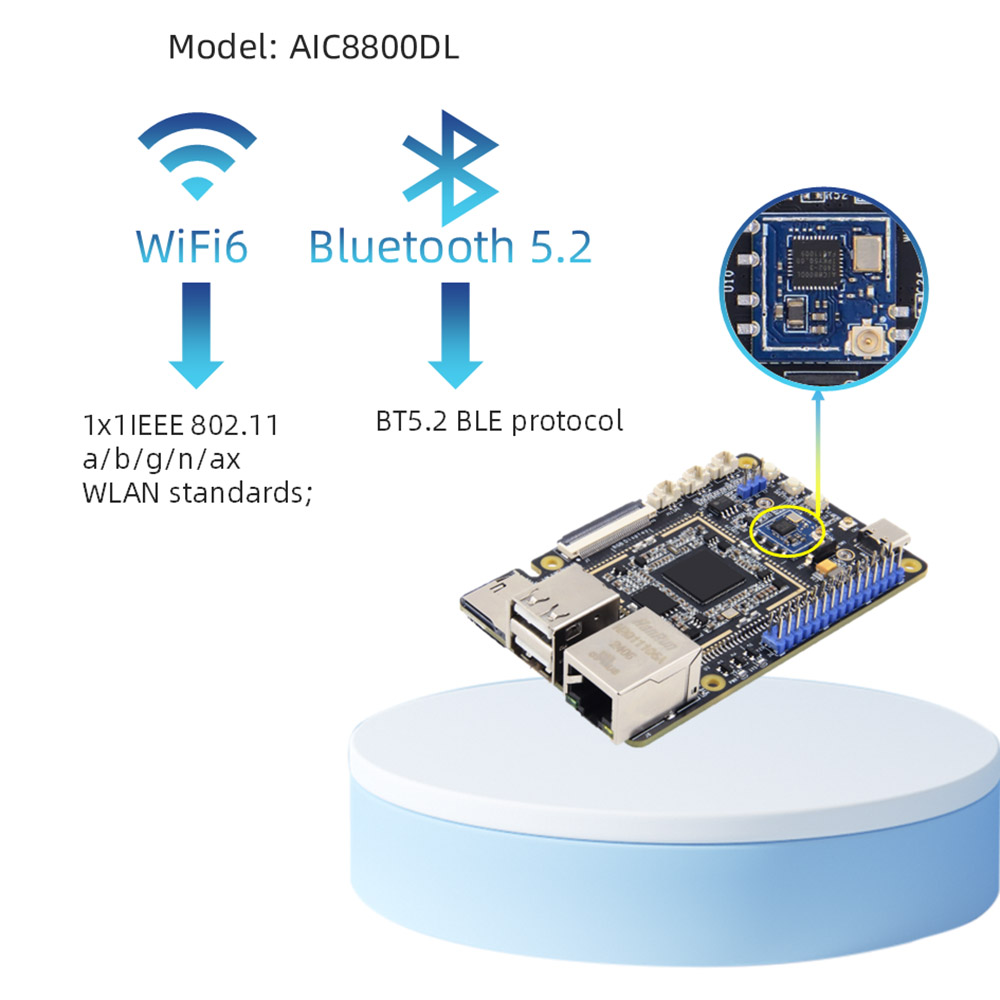

WiFi+Bluetooth: supporto a bordo 2.4GWifi6+BT5.2 BLE, Modello: AIC8800DL30
Interfaccia IO: Pin2.54 PIN Interface, supporta GPIO, SPI, I2C, UART, PWM Function
Porta seriale di debug: parametro predefinito 115200-8-N-1
Audio: interfaccia del microfono*2, input MIC a doppio canale; Interfaccia degli altoparlanti*1, riproduzione SPK a canale singolo (canale a sinistra)
Pulsanti: pulsante di ripristino*1; Brucia Button*1; Pulsante ADC*1
LED: indicatore di potenza*1; Indicatore di sistema*1

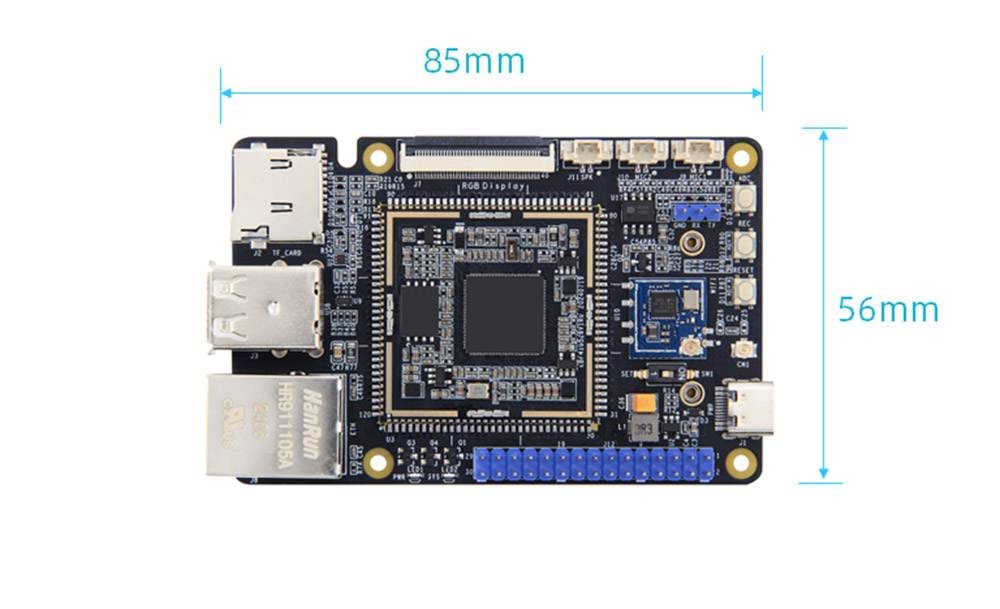

Dimensione: 56*85 mm

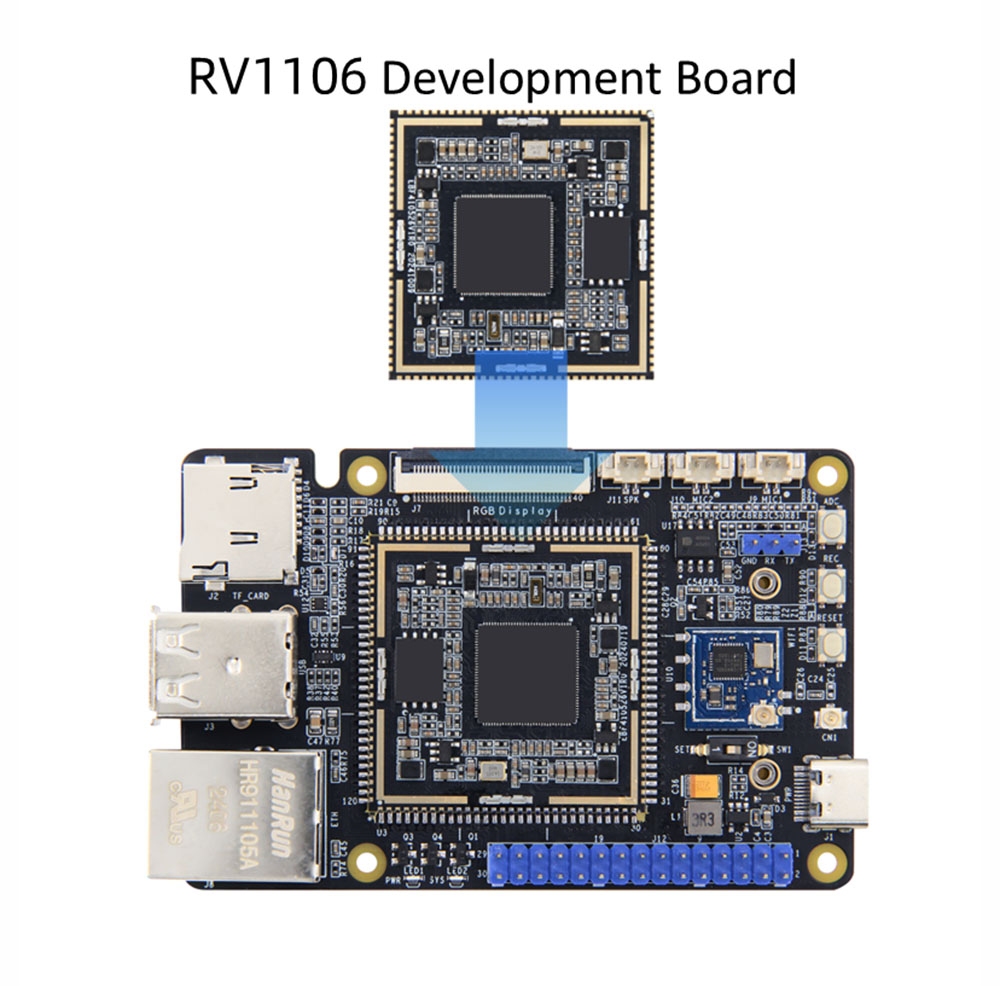

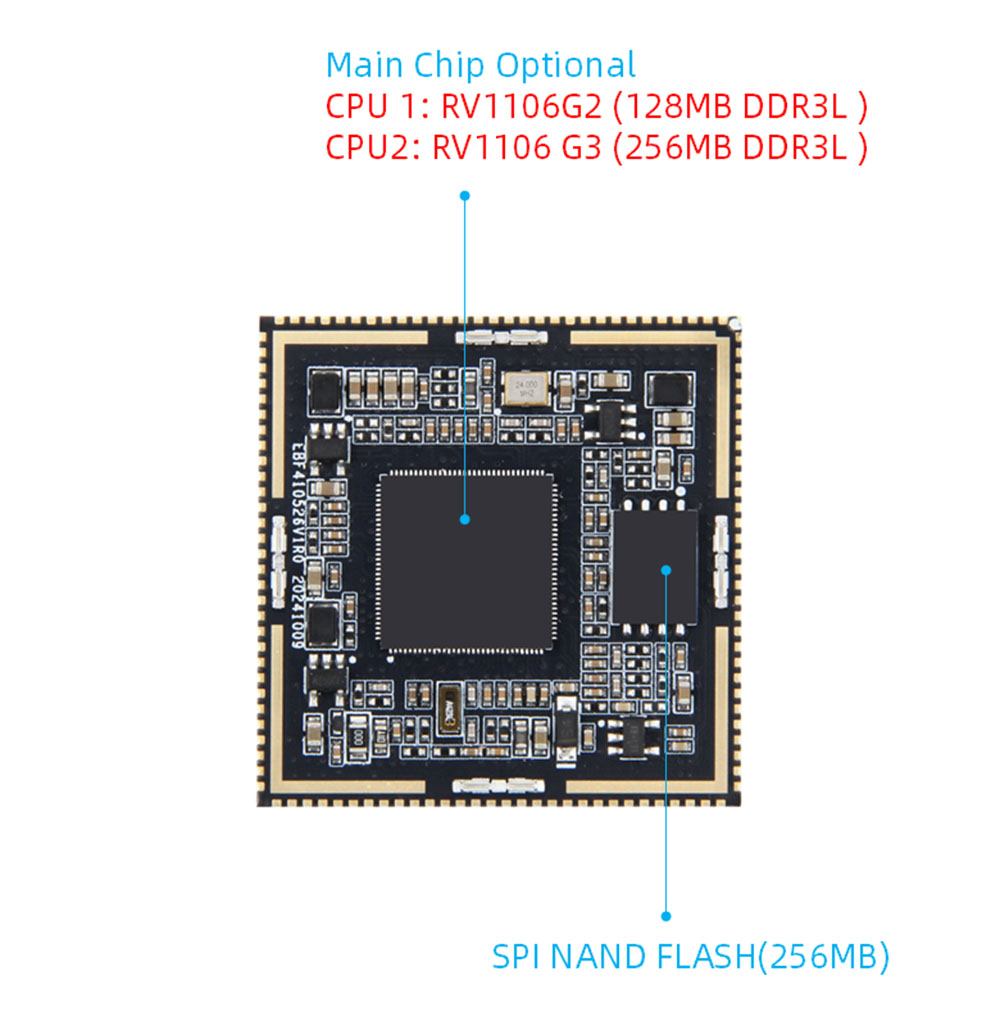

Configurazione hardware della scheda core
CPU: Chip principale: RV1106, CortexA7+MCU
Memoria: DDR3L incorporato, opzionale RV1106G2: 128MB/RV1106G3: 256 MB
Archiviazione: Flash spinand da 256 MB
Potenza di calcolo AI: RV1106G2: 0.5Tops@int8, RV1106G3: 1tops@int8
Interfaccia: tranne Spinand Flash, 10 sono completamente LED, inclusi 84 GPIO tra cui 1 pin di ripristino NPOR e 3 pin dedicati USB
PCB: 4 strati, design dell'immersione in oro
Dimensione: 35*35 mm
Porta di rete: 1 100m Ethernet
Porta seriale: 6
I²C: 5
SPI: 2
ADC: 1
PWM: 12
I2S: 1
USB: 1
Camera: 2
Jtag: 1
LCD: 1
